বাড়ি > পণ্য > হাইড্রোলিক দ্রুত সংযোজক >
গ্রিডড-হাইড্রোলিক-দ্রুত-কপলিং-cb-sps-3fn-96

গ্রিডড-হাইড্রোলিক-দ্রুত-কপলিং-cb-sps-3fn-96

উৎপত্তি স্থল:

সাংহাই, চীন

পরিচিতিমুলক নাম:

Carterberg

সাক্ষ্যদান:

IATF16949

মডেল নম্বার:

সিবি-এসপিএস -3 এফএন -96

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
সিরিজ:
থ্রেডেড-হাইড্রোলিক-কুইক-কাপলিং
আকার:
3/4 ", 1", 1-1/4 "
উপাদান:
দস্তা দিয়ে কার্বন ইস্পাত
কাজের চাপ:
3000 psi পর্যন্ত
নামমাত্র প্রবাহ:
১০০ জিপিএম পর্যন্ত
তাপমাত্রা পরিসীমা:
-৩০°সি থেকে ১২০°সি
আবেদন:
সীমাবদ্ধ প্যানেল স্পেস, অয়েলফিল্ড এবং রাসায়নিক পরিষেবা যানবাহন সহ মোবাইল হাইড্রোলিক সিস্টেম
বিনিময়যোগ্য:
হ্যানসেন এফডি 86 সিরিজ
অর্থ প্রদান এবং শিপিংয়ের শর্তাদি
ন্যূনতম চাহিদার পরিমাণ
আলোচনা
মূল্য
আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ
কার্টুন
ডেলিভারি সময়
7-20 কাজের দিন
পরিশোধের শর্ত
এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
5000~20000 পিসি/মাস
পণ্যের বিবরণ

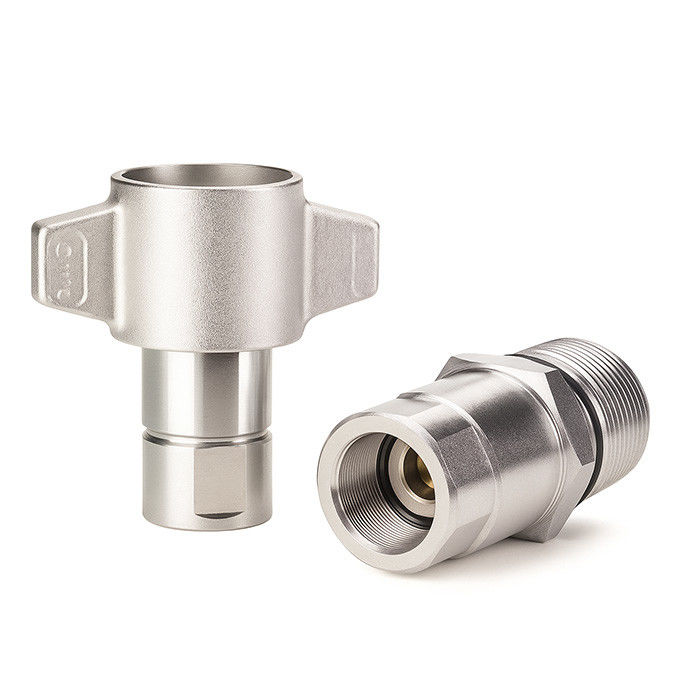

CB-SPS-3FN-96 থ্রেডেড হাইড্রোলিক কাপলার | ফ্ল্যাঞ্জ মাউন্টের জন্য কার্টারবার্গ উইং-নাট টাইপ

CB-SPS-3FN-96 হল একটি উইং-স্টাইলের থ্রেডেড হাইড্রোলিক কুইক কাপলার যা অবশিষ্ট চাপ এবং কম্পনের অধীনে নির্ভরযোগ্য সংযোগের জন্য ডিজাইন করা হয়েছে।একটি দ্বি-দিকযুক্ত শাট-অফ কাঠামো এবং ফ্ল্যাঞ্জ-মাউন্টিং ক্ষমতা সহ ডিজাইন করা হয়েছে, এই মডেলটি এমন সিস্টেমের জন্য আদর্শ যেখানে দ্রুত ম্যানুয়াল সংযোগ এবং সুরক্ষিত ফিক্সেশন অত্যন্ত গুরুত্বপূর্ণ।
সাধারণ ফ্ল্যাঞ্জ স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ, এটি মোবাইল হাইড্রোলিক্স, তেলক্ষেত্র সিস্টেম এবং উচ্চ-চাপ স্থানান্তর লাইনের জন্য বহুমুখীতা এবং শক্তি উভয়ই সরবরাহ করে।

প্রধান বৈশিষ্ট্য

•  সরঞ্জাম ছাড়াই সহজে ম্যানুয়াল সংযোগের জন্য উইং-হ্যান্ডেল ডিজাইন
•  সমন্বিত ডুয়াল শাট-অফ ভালভ সহ থ্রেডেড সংযোগ (কোনো তরল ক্ষতি নেই)
•  উচ্চ-চাপ বা স্পন্দিত সিস্টেমের জন্য অবশিষ্ট চাপ সংযোগের ক্ষমতা
•  ফ্ল্যাঞ্জ মাউন্টিং ইন্টারফেস, প্যানেল বা বাল্কহেড ইনস্টলেশনের জন্য উপযুক্ত
•  তিনটি আকারে উপলব্ধ: 3/4", 1", এবং 1-1/4"
•  নমনীয় ব্যবহারের জন্য অনুরূপ প্রোফাইল থ্রেডেড কাপলারের সাথে সামঞ্জস্যপূর্ণ
•  কম্পন-প্রতিরোধী বডি, মোবাইল বা ভারী-শুল্ক হাইড্রোলিক সেটআপের জন্য উপযুক্ত।

প্রযুক্তিগত বৈশিষ্ট্য

আকার (ইঞ্চি) রেটেড চাপ (PSI) রেটেড চাপ (বার) প্রবাহের হার (GPM) তাপমাত্রা পরিসীমা সিল উপাদান
3/4" 3,000 207 50 -30°C থেকে +120°C NBR
1" 3,000 207 75 -30°C থেকে +120°C NBR
1-1/4" 2,750 190 100 -30°C থেকে +120°C NBR
•  উপাদান: জিঙ্ক-প্লেটেড কার্বন স্টিল
•  সংযোগের প্রকার: উইং-নাট থ্রেড-টু-কানেক্ট
•  সিল টাইপ: ডুয়াল শাট-অফ, অভ্যন্তরীণ পপেট ভালভ
•  ইনস্টলেশন: ফ্ল্যাঞ্জ ফেসের মাধ্যমে প্যানেল-মাউন্টেড (ঐচ্ছিক প্রতিরক্ষামূলক ডাস্ট ক্যাপ সহ)

মাত্রা ওভারভিউ

মহিলা (সকেট)

গ্রিডড-হাইড্রোলিক-দ্রুত-কপলিং-cb-sps-3fn-96 0

বডি সাইজ পার্টনো. থ্রেড A B HEX
3/4" CB-S6B-3FN-A 3/4-14 79 103 29,2
1" CB-S8B-3FN-A 1-11 1/2 96 113 36,6
1"1/4 CB-S10B-3FN-A 1-1/4 101 132 45,2


পুরুষ (প্লাগ)

গ্রিডড-হাইড্রোলিক-দ্রুত-কপলিং-cb-sps-3fn-96 1

বডি সাইজ পার্টনো. থ্রেড C D HEX
3/4" CB-P6B-3FN-A 3/4-14 79 38 33,3
1" CB-P8B-3FN-A 1-11 1/2 90 47,5 39,6
1"1/4 CB-P10B-3FN-A 1-1/4 94 53,8 47,8


 অ্যাপ্লিকেশন

•  সীমাবদ্ধ প্যানেল স্থান সহ মোবাইল হাইড্রোলিক সিস্টেম
•  তেলক্ষেত্র এবং রাসায়নিক পরিষেবা যানবাহন
•  অবশিষ্ট চাপ সহনশীলতা প্রয়োজন এমন উচ্চ-চাপ সিস্টেম
•  শক্তিশালী কম্পন বা শক লোড সহ সরঞ্জাম (যেমন, ড্রিলিং ইউনিট, উইঞ্চ)


স্ট্যান্ডার্ড থ্রেডেড কাপলারের চেয়ে কেন CB-SPS-3FN-96 নির্বাচন করবেন?

প্রচলিত হেক্স-স্টাইলের থ্রেডেড কাপলারের সাথে তুলনা করলে, 96 উইং টাইপ অফার করে:
•  চাপের মধ্যে সহজ ম্যানুয়াল টাইটনিং/লুজনিং
•  ইনস্টলেশনের সময় দ্রুত ভিজ্যুয়াল অ্যালাইনমেন্ট
•  ধারাবাহিক ইন্টারফেস আকার সহ সরলীকৃত প্যানেল মাউন্টিং
•  যেখানে ঘন ঘন বিচ্ছিন্ন করার প্রয়োজন সেখানে নির্ভরযোগ্য সংযোগ
