CB-SP-6FN-RW ফ্ল্যাট-ফেস হাইড্রোলিক ক্যাপলার
বন্ধ, উচ্চ কম্পনের পরিবেশের জন্য ডিজাইন করা
সিবি-এসপি-৬এফএন-আরডব্লিউ দ্রুত সংযোজকটি একটি টান-টু-কানেক্ট প্রক্রিয়া এবং ডাবল-সিলিং ভালভ ডিজাইনের বৈশিষ্ট্যযুক্ত, রেল হাইড্রোলিক, মোবাইল শিল্প সিস্টেম,এবং নিরাপদ যেখানে সীমিত পরিবেশ, কম্পন প্রতিরোধী সংযোগ অপরিহার্য।
এর স্টেইনলেস স্টীল নির্মাণ এবং ভিটন সিলিংয়ের সমন্বয় তাপীয়, চাপ এবং দূষণের চাপের অধীনে নির্ভরযোগ্য পারফরম্যান্স নিশ্চিত করে, দুর্দান্ত ছিটকে যাওয়া এবং বায়ু নিয়ন্ত্রণের সাথে।
স্বতন্ত্র পারফরম্যান্স বৈশিষ্ট্য
•টান-টু-কানেক্ট অপারেশন
ইচ্ছাকৃতভাবে সন্নিবেশ এবং লকিং গতির প্রয়োজন, যা কঠিন-প্রাপ্য বা মোবাইল সিস্টেমে নিরাপদ সংযোগের জন্য আদর্শ।
•ডাবল সিলিং প্রক্রিয়া
অতিরিক্ত সিলিং এমনকি চাপ স্পাইক বা তাপমাত্রা পরিবর্তনের অধীনে ফাঁস মুক্ত অপারেশন নিশ্চিত করে।
•ইন্টিগ্রেটেড ডাস্ট সিল
বাহ্যিক দূষণকারীদের বিরুদ্ধে রক্ষা করে, বাইরের রেল পরিবেশ এবং শিল্পের জন্য উপযুক্ত।
•চমৎকার প্রবাহ এবং কম্পন স্থিতিশীলতা
16 থেকে 40 লিটার/মিনিট পর্যন্ত 160 বার (2320 পিএসআই) পর্যন্ত প্রবাহ সমর্থন করে, কম্পনের অধীনে সংযোগ বিচ্ছিন্ন না করে।
•ফ্ল্যাট-ফেস ভালভ
সংযোগ / সংযোগ বিচ্ছিন্ন করার সময় ন্যূনতম তরল ক্ষতি এবং কম বায়ু অন্তর্ভুক্তি নিশ্চিত করে।
উপাদান ও সিলিং ওভারভিউ
| উপাদান |
উপাদান |
| শরীর / হাতা / শেষ |
স্টেইনলেস স্টীল |
| ভ্যালভ |
ব্রাস |
| স্প্রিংস & বলস |
স্টেইনলেস স্টীল |
| সীল উপাদান |
ভিটন (অন্যান্য অনুরোধে) |
এই কনফিগারেশনটিচমৎকার রাসায়নিক প্রতিরোধ ক্ষমতা, তাপীয় স্থিতিশীলতা, এবং ক্ষেত্র বা মোবাইল ব্যবহারে দীর্ঘমেয়াদী নির্ভরযোগ্যতা।
প্রযুক্তিগত সংক্ষিপ্তসার
| প্যারামিটার |
স্পেসিফিকেশন |
| সংযোগ পদ্ধতি |
টান-টু-কানেক্ট |
| সিলের ধরন |
ডাবল সিলিং + ফ্ল্যাট-ফেস ভালভ |
| ভ্যালভের ধরন |
কম স্পিলিং সহ সমতল মুখ |
| কাজের চাপ |
160 বার / 2320 PSI |
| নামমাত্র প্রবাহ |
১৬ ∙ ৪০ লিটার/মিনিট |
| বায়ু অন্তর্ভুক্তকরণ |
≤ 0.10 মিলি / 0.20 মিলি |
| ছড়িয়ে পড়া |
≤ 0.01 মিলি / 0.02 মিলি |
| তাপমাত্রা পরিসীমা |
₹20°C থেকে +200°C (₹4°F থেকে +392°F) |
| আকার উপলব্ধ |
এক চতুর্থাংশ, তিন চতুর্থাংশ |
| স্ট্যান্ডার্ড |
আইএসও ১৬০২৮-এর সাথে সামঞ্জস্যপূর্ণ |
| এর সাথে বিনিময়যোগ্য |
হ্যানসেন আরডব্লিউ সিরিজ |
অ্যাপ্লিকেশন ফোকাস
•রেলওয়ে হাইড্রোলিক সিস্টেম
রক্ষণাবেক্ষণ যানবাহন, সুইচ প্রক্রিয়া এবং ব্রেকিং নিয়ন্ত্রণ লাইন যেখানে তাপ পরিসীমা এবং কম্পন প্রতিরোধের সমালোচনামূলক ব্যবহার করা হয়।
•ইন্ডাস্ট্রিয়াল হ্যান্ডলিং সিস্টেম
বিশেষ করে যখন সংযোজকগুলি বন্ধ বা কঠিন অ্যাক্সেসের জায়গায় স্থাপন করা হয়।
•মোবাইল পরিষেবা সরঞ্জাম
ব্যবহারকারীর ন্যূনতম হস্তক্ষেপের সাথে নিরাপদ এবং পরিষ্কার তরল স্থানান্তর প্রদান করে।
মাত্রিক ওভারভিউ
সিবি-এসপি-৬এফএন-আরডব্লিউ মহিলা সংযোগকারী এবং অভ্যন্তরীণ ভালভ বিন্যাস দেখানো প্রযুক্তিগত অঙ্কন।
| শরীরের আকার |
পার্টনার। |
থ্রেড |
এ |
বি |
সি |
HEX |
| এক চতুর্থাংশ |
CB-S2L-6MG-F |
G1/4 |
53,5 |
30 |
11 |
24 |
| ৩/৮" |
CB-S3L-6MG-F |
জি৩/৮ |
67,5 |
35 |
12 |
29 |
সমতল পৃষ্ঠের প্রোফাইল এবং সিলিং ইন্টারফেস সহ পুরুষ সংযোগকারীটির মাত্রিক দৃশ্য
| শরীরের আকার |
পার্টনার। |
থ্রেড |
ডি |
ই |
এফ |
HEX |
| এক চতুর্থাংশ |
CB-P2L-6MG-F |
G1/4 |
46 |
12,5 |
11 |
24 |
| ৩/৮" |
CB-P3L-6MG-F |
জি৩/৮ |
57 |
17 |
12 |
29 |

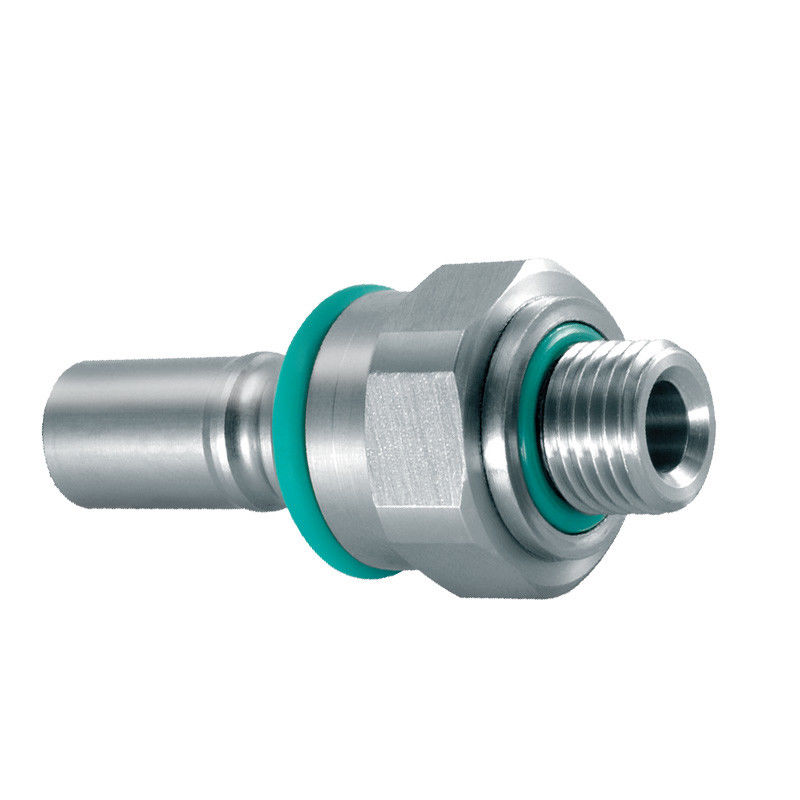

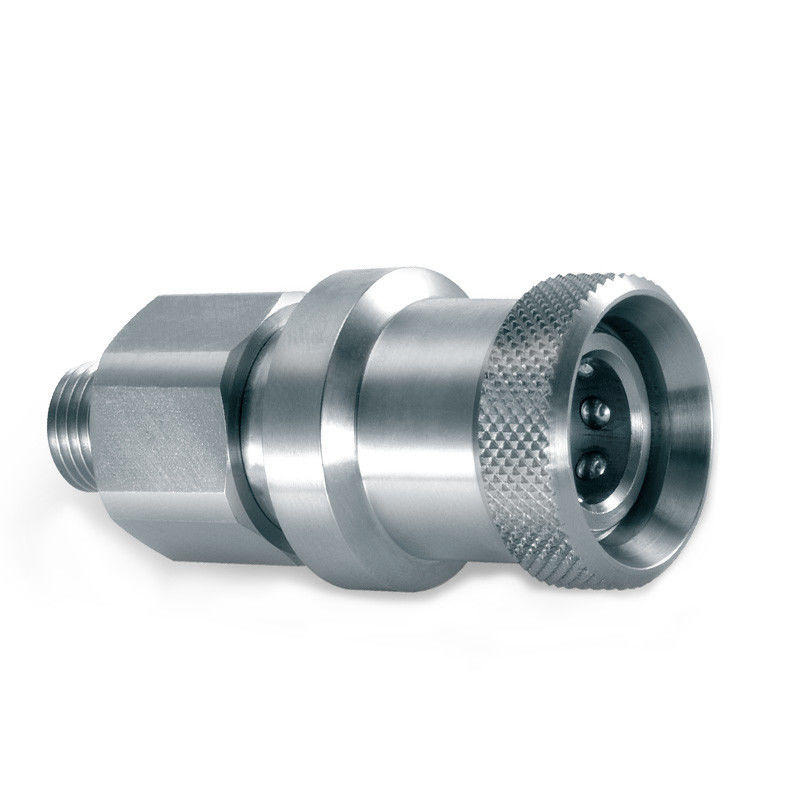

বাহ্যিক নকশা এবং সমাপ্তি দেখানো CB-SP-6FN-RW পুরুষ এবং মহিলা সংযোগকারীগুলির বাস্তব বিশ্বের চিত্র।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: আইএসও ১৬০২৮ পরিবারের মধ্যে RW সংস্করণকে অনন্য করে তোলে কী?
উত্তরঃ এটি একটি টান-টু-কানেক্ট ইন্টারফেস এবং ডুয়াল সিলিং সিস্টেম ব্যবহার করে যেখানে কম্পন সাধারণ পরিবেশে উন্নত সিলিং এবং নিয়ন্ত্রিত সংযোগ বিচ্ছিন্ন।
প্রশ্ন: এটি কি উচ্চ তাপমাত্রার তরল সিস্টেমের জন্য উপযুক্ত?
উঃ হ্যাঁ।ভিটন সিল এবং ব্রোঞ্জের ভালভ সহ, এই মডেলটি 200 ডিগ্রি সেলসিয়াস (392 ডিগ্রি ফারেনহাইট) পর্যন্ত অপারেশন সমর্থন করে।
Q: আমি কি এটিকে অন্য আইএসও ১৬০২৮ কপলারের সাথে সংযুক্ত করতে পারি?
উত্তরঃ যান্ত্রিকভাবে হ্যাঁ, যদিও জোড় সংযোগকারীটি ডাবল সিল সামঞ্জস্যপূর্ণ না হলে সিলিং কর্মক্ষমতা পরিবর্তিত হতে পারে।
