Name: cb spl 10f iso 7241a প্রযুক্তিগত বৈশিষ্ট্য জলবাহী দ্রুত সংযোগ
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: সিবি-এসপিএল -10 এফ
Availability: InStock

বাড়ি > পণ্য > হাইড্রোলিক দ্রুত সংযোজক >

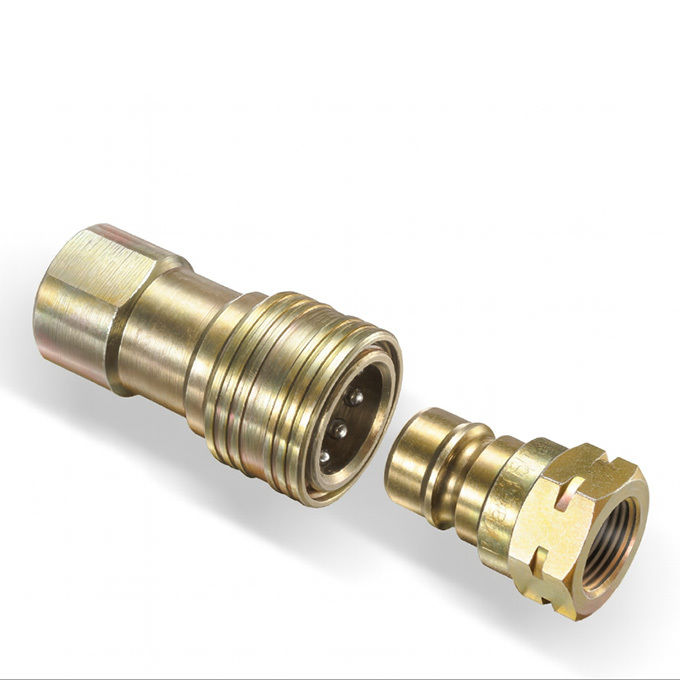

cb spl 10f iso 7241a প্রযুক্তিগত বৈশিষ্ট্য জলবাহী দ্রুত সংযোগ

ISO 7241A hydraulic quick coupling

CB SPL 10F hydraulic coupling

ISO standard hydraulic quick connect

উৎপত্তি স্থল:

চীন

পরিচিতিমুলক নাম:

carterberg

সাক্ষ্যদান:

IATF16949

মডেল নম্বার:

সিবি-এসপিএল -10 এফ

আমাদের সাথে যোগাযোগ

একটি উদ্ধৃতি অনুরোধ করুন

cb spl 10f iso 7241a প্রযুক্তিগত বৈশিষ্ট্য জলবাহী দ্রুত সংযোগ

পণ্যের বিবরণ

প্রকার:

ISO 7241A

উপাদান:

স্টেইনলেস স্টীল

আকার:

1/4 "–1"

কাজের চাপ:

2900 পিএসআই পর্যন্ত (20 এমপিএ)

সংযোগ:

সংযোগ

ভালভ:

বল/পপেট

বিনিময়:

পার্কার, হানসেন, দ্রুত

বিশেষভাবে তুলে ধরা:

ISO 7241A hydraulic quick coupling

CB SPL 10F hydraulic coupling

ISO standard hydraulic quick connect

অর্থ প্রদান এবং শিপিংয়ের শর্তাদি

ন্যূনতম চাহিদার পরিমাণ

আলোচনা

মূল্য

আলোচনা সাপেক্ষে

প্যাকেজিং বিবরণ

কার্টুন

ডেলিভারি সময়

7-20 কাজের দিন

পরিশোধের শর্ত

এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন

যোগানের ক্ষমতা

5000~20000 পিসি/মাস

সম্পর্কিত পণ্য

PPK ISO 7241-1 A হাইড্রোলিক কুইক কাপলার কোণ সিরিজ - ভারী যন্ত্রপাতির জন্য 250 বার স্টিল বল লকিং

সেরা দাম পান

এমকে সিরিজ মাল্টি-কাপলিং ফ্ল্যাট ফেস হাইড্রোলিক কাপলিং আইএসও স্ট্যান্ডার্ড ক্যাম লক কুইক কানেক্ট সিস্টেম

সেরা দাম পান

HS সিরিজ ISO 14541 হাইড্রোলিক কাপলিং 300–450 বার থ্রেড-টু-কানেক্ট কোন ভালভ ফিটিংস

সেরা দাম পান

PVM/PVS 70 MPa থ্রেড-টু-কানেক্ট হাইড্রোলিক কাপলিং আইএসও ১৪৫৪0 উচ্চ চাপ কোণ ভালভ সংযোগকারী

সেরা দাম পান

আমাদের সাথে যোগাযোগ

এখনই যোগাযোগ করুন

পণ্যের বিবরণ

CB-SPL-10F প্রযুক্তিগত বৈশিষ্ট্য ও কর্মক্ষমতা ডেটা

মাত্রাগুলির সংক্ষিপ্ত বিবরণ (ISO-অনুযায়ী জ্যামিতি)

CB-SPL-10F ISO 7241-1 A দ্বারা নির্ধারিত জ্যামিতি স্ট্যান্ডার্ডগুলি মেনে চলে, যা বিশ্বব্যাপী জলবাহী সিস্টেমে নির্বিঘ্ন ফিট নিশ্চিত করে। নীচে আকারের ভিত্তিতে মাত্রিক বৈশিষ্ট্যগুলি দেওয়া হলো:

ISO আকার	নামমাত্র ব্যাস (মিমি)	L1 (মিমি)	L2 (মিমি)	Ø1 (মিমি)	Ø2 (মিমি)	F (থ্রেড)	ওজন (গ্রাম)
1/4”	6.3	68	36	25	19	G 1/4 / NPT 1/4	94
3/8”	10	76	41.5	30	23	G 3/8 / NPT 3/8	139
1/2”	12.5	91	49	38	27	G 1/2 / NPT 1/2	238
3/4”	20	110	61.5	48	35	G 3/4 / NPT 3/4	484
1”	25	128	71.5	53	41	G 1 / NPT 1	670

CB-SPL-10F ISO 7241-A stainless steel socket technical drawing

সমস্ত পরিমাপ সংযোগ করা অবস্থায় সকেট অর্ধাংশের সাথে সম্পর্কিত।

অপারেটিং চাপ ও প্রবাহের ডেটা

প্রতিটি আকার আদর্শ তেল সান্দ্রতায় ন্যূনতম চাপ হ্রাসের সাথে চাপ-অপ্টিমাইজড কর্মক্ষমতা সরবরাহ করে। নীচের মানগুলি 40°C তাপমাত্রায় 30 cSt জলবাহী তেলের উপর ভিত্তি করে তৈরি করা হয়েছে।

ISO আকার	সর্বোচ্চ কার্যকরী চাপ (বার/psi)	প্রবাহের হার (Δp = 1 বার)	ছিটকে পড়া (ml)
1/4”	315 / 4565	6.3 l/min	0.35
3/8”	315 / 4565	10 l/min	1.5
1/2”	250 / 3625	12.5 l/min	2.6
3/4”	250 / 3625	20 l/min	8.5
1”	200 / 2900	25 l/min	13

প্রবাহের হার বনাম চাপ হ্রাসের বক্ররেখা

নিম্নলিখিত বক্ররেখাটি ISO পরীক্ষার শর্তে CB-SPL-10F সিরিজের গড় প্রবাহের কর্মক্ষমতা উপস্থাপন করে।মান তেলের প্রকার এবং সিস্টেমের সীমাবদ্ধতার উপর ভিত্তি করে পরিবর্তিত হতে পারে।

অ্যাপ্লিকেশন-নির্দিষ্ট প্রবাহ সিমুলেশনের জন্য, আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।

উপাদান ও সীল কনফিগারেশন বিকল্প

CB-SPL-10F অ্যাপ্লিকেশন এক্সপোজার (তাপমাত্রা, রাসায়নিক সামঞ্জস্যতা, সিস্টেমের চাপ) এর উপর নির্ভর করে উপকরণ এবং সিলের নমনীয় নির্বাচন করার অনুমতি দেয়।

উপাদান	স্ট্যান্ডার্ড উপাদান	ঐচ্ছিক
বডি / হাতা	দস্তা-ধাতুপট্টাবৃত ইস্পাত (Cr6-মুক্ত)	অনুরোধের ভিত্তিতে স্টেইনলেস স্টীল
ভালভ	দস্তা-ধাতুপট্টাবৃত ইস্পাত	–
বল	স্টেইনলেস স্টীল	–
স্প্রিংস	কার্বন ইস্পাত	স্টেইনলেস স্টীল
সীল	NBR (নাইট্রাইল)	FKM (ভিটন)

তাপমাত্রা সীমা:

• NBR: -20°C থেকে +100°C

• FKM: -20°C থেকে +200°C

পুশ-পুল প্রকার (1/2”)

CB-SPL-10F 1/2” আকারের জন্য একটি পুশ-পুল ভেরিয়েন্টে (বুলহেড হাতা ডিজাইন) উপলব্ধ, যা কেবল প্লাগটি ধাক্কা বা টেনে স্বয়ংক্রিয় সংযোগ/বিচ্ছিন্ন করতে সক্ষম করে।

সাধারণত প্যানেল-মাউন্ট করা সরঞ্জাম বা দ্রুত-রিলিজ জলবাহী সরঞ্জামগুলিতে ব্যবহৃত হয়।

প্রকৌশল নির্বাচন নোট

• স্ট্যান্ডার্ড মিনারেল তেল এবং 100°C এর নিচের তাপমাত্রার জন্য NBR সীল ব্যবহার করুন

• উচ্চ-তাপমাত্রার পরিবেশে বা সিন্থেটিক তেলে FKM-এ আপগ্রেড করুন

• রেট করা চাপের কাছাকাছি উচ্চ সার্জ প্রবাহ এড়িয়ে চলুন, বিশেষ করে সংযোগ বিচ্ছিন্ন অবস্থায়

• অর্ডার করার সময় থ্রেডের প্রকারটি (G বা NPT) স্পষ্টভাবে উল্লেখ করুন যাতে সামঞ্জস্যতা নিশ্চিত করা যায়

• পুশ-পুল ইনস্টলেশনের জন্য, প্রয়োজনীয় প্যানেল কাটআউট এবং হাতা দৈর্ঘ্য নিশ্চিত করুন
