১/৪" ৩/৮" হাইড্রোলিক কুইক কাপলিং আইএসও সিরিজ আইএসও ১৬০২৮-সিবি-এসপি-৬এফএন-এফএফ

১/৪" ৩/৮" হাইড্রোলিক কুইক কাপলিং আইএসও সিরিজ আইএসও ১৬০২৮-সিবি-এসপি-৬এফএন-এফএফ

ফ্ল্যাট ফেস হাইড্রোলিক কুইক কাপলিং

১/৪'' হাইড্রোলিক কুইক কাপলিং

উচ্চ চাপ হাইড্রোলিক কুইক কাপলিং

উৎপত্তি স্থল:

সাংহাই, চীন

পরিচিতিমুলক নাম:

Carterberg

সাক্ষ্যদান:

IATF16949

মডেল নম্বার:

সিবি-এসপি -6 এফএন-এফএফ

আমাদের সাথে যোগাযোগ
একটি উদ্ধৃতি অনুরোধ করুন
পণ্যের বিবরণ
প্রকার:
হাইড্রোলিক কুইক কাপলিং
আইএসও স্ট্যান্ডার্ড:
আইএসও 16028
আকার:
1/4 ", 3/8", 5/8 ", 3/4", 1 ", 1-1/4"
ইন্টারফেস পদ্ধতি:
সমতল মুখ
নামমাত্র চাপ:
350 বার / 5075 পিএসআই পর্যন্ত
তাপমাত্রা পরিসীমা:
–20 ° C থেকে +100 ° C
উপাদান:
বিক্রোমেট বা কিউপিকিউ সহ দস্তা-ধাতুপট্টাবৃত ইস্পাত
প্রয়োগ:
জলবাহী পাম্প সিস্টেম, গণপূর্ত সরঞ্জাম, কৃষি ও বনজ যন্ত্রপাতি, রেলওয়ে এবং ইস্পাত শিল্প হাইড্রোলিক্স
বিনিময়যোগ্য:
হ্যানসেন এফএফ সিরিজ
বিশেষভাবে তুলে ধরা:

ফ্ল্যাট ফেস হাইড্রোলিক কুইক কাপলিং

,

১/৪'' হাইড্রোলিক কুইক কাপলিং

,

উচ্চ চাপ হাইড্রোলিক কুইক কাপলিং

অর্থ প্রদান এবং শিপিংয়ের শর্তাদি
ন্যূনতম চাহিদার পরিমাণ
আলোচনা
মূল্য
আলোচনা সাপেক্ষে
প্যাকেজিং বিবরণ
কার্টুন
ডেলিভারি সময়
7-20 কাজের দিন
পরিশোধের শর্ত
এল/সি, ডি/এ, ডি/পি, টি/টি, ওয়েস্টার্ন ইউনিয়ন
যোগানের ক্ষমতা
5000~20000 পিসি/মাস
সম্পর্কিত পণ্য
আমাদের সাথে যোগাযোগ
86-021-37214610
এখনই যোগাযোগ করুন
পণ্যের বিবরণ

CB-SP-6FN-FF ফ্ল্যাট-ফেস হাইড্রোলিক ক্যাপলার

চাহিদাপূর্ণ হাইড্রোলিক অ্যাপ্লিকেশনের জন্য অপ্টিমাইজড

সিবি-এসপি -6 এফএন-এফএফ একটি আইএসও 16028-সম্মত সমতল-পৃষ্ঠের দ্রুত সংযোজক যা যান্ত্রিক কর্মক্ষমতা, চাপ পরিচালনা এবং সংযোগ সুরক্ষাকে অগ্রাধিকার দেয়।একটি QPQ- চিকিত্সা হাতা এবং শরীরের বিকল্পগুলির সাথে ডিজাইন করা, এই মডেলটি উচ্চতর পৃষ্ঠের স্থায়িত্ব এবং জারা, পরিধান এবং চাপ ক্লান্তির প্রতিরোধের সরবরাহ করে even এমনকি নিবিড় জলবাহী অপারেশনের অধীনে.

এর আর্ম-লকিং ডিজাইন কম্পন, আন্দোলন বা ম্যানুয়াল প্রভাবের সময় দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্নতা রোধ করে ∙ ক্ষেত্রের অপারেশনাল নিরাপত্তা একটি অতিরিক্ত স্তর প্রস্তাব।


মূল প্রযুক্তিগত বৈশিষ্ট্য

ধাক্কা-যোগাযোগ অপারেশন
দ্রুত, দক্ষ সংযোগ ✓ সরঞ্জাম ছাড়াই কেবল ধাক্কা দিয়ে সংযোগ করুন।
স্লিভ লকিং ডিভাইস
নিরাপত্তা লক সম্পূর্ণ সংযোগের পরে স্বয়ংক্রিয়ভাবে কাজ করে, অপারেশন চলাকালীন বিচ্ছেদের ঝুঁকি হ্রাস করে।
QPQ সারফেস ট্রিটমেন্ট (ঐচ্ছিক)
ইস্পাতের কঠোরতা, পরিধান প্রতিরোধের এবং জারা সুরক্ষা বৃদ্ধি করে, বিশেষত বহিরাগত বা শিল্প পরিবেশের জন্য প্রয়োজনীয়।
• অসামান্য প্রবাহ এবং চাপ কর্মক্ষমতা
5075 পিএসআই পর্যন্ত সহ্য করে, 12 থেকে 155 লিটার / মিনিট পর্যন্ত নামমাত্র প্রবাহের সাথে, ভারী দায়িত্ব হাইড্রোলিক সার্কিটগুলির জন্য উপযুক্ত।
ন্যূনতম ছড়িয়ে পড়া
সংযোগ বিচ্ছিন্নকরণ প্রতি অত্যন্ত কম তরল ক্ষতির সাথে পরিষ্কার অপারেশন বজায় রাখেঃ0.008 মিলি থেকে 0.03 মিলি, আকারের উপর নির্ভর করে


উপকরণ এবং নির্মাণের বিবরণ

উপাদান উপাদান / সমাপ্তি
দেহ বাইক্রোম্যাট বা কিউপিকিউ সহ জিংকযুক্ত ইস্পাত
স্লিভ QPQ-সমাপ্ত ইস্পাত
ভ্যালভ ইস্পাত, কালো ফিনিস
সংযোগ শেষ করুন জিংকযুক্ত ইস্পাত
স্প্রিংস & বলস AISI 302 স্টেইনলেস স্টীল
সিল নাইট্রিল (এনবিআর)
ডাস্ট ক্যাপ / প্লাগ লাল পিভিসি (অন্যান্য বিকল্প উপলব্ধ)
দ্রষ্টব্যঃ QPQ (Quench-Polish-Quench) সমাপ্তি গভীর পৃষ্ঠের কঠোরতা এবং উন্নত জারা প্রতিরোধের প্রস্তাব করে।


পারফরম্যান্স সংক্ষিপ্তসার

প্যারামিটার স্পেসিফিকেশন
স্ট্যান্ডার্ড আইএসও ১৬০২৮
সংযোগের ধরন ব্লকিং স্লিভ সহ ধাক্কা-যোগাযোগ
কাজের চাপ ৩৫০ বার / ৫০৭৫ PSI পর্যন্ত
নামমাত্র প্রবাহ ১২ ∙ ১৫৫ লিটার/মিনিট
তাপমাত্রা পরিসীমা ₹20°C থেকে +100°C (₹4°F থেকে +212°F)
সংযোগ বিচ্ছিন্নকরণ প্রতি ডেলিভারি 0. 008 ০.০৩ মিলি
আকার উপলব্ধ ১/৪, ৩/৮, ৫/৮, ৩/৪, ১, ১/১৪


অ্যাপ্লিকেশন দৃশ্যকল্প

জলবাহী পাম্প সিস্টেম
স্থিতিশীল বা মোবাইল হাইড্রোলিক সিস্টেমে নির্ভরযোগ্য, ফুটো-নিম্ন সংযোগ।
পাবলিক ওয়ার্কস সরঞ্জাম
শক বা আন্দোলনের সময় অনিচ্ছাকৃত বিচ্ছিন্নতা থেকে রক্ষা করে।
কৃষি ও বনজ যন্ত্রপাতি
ট্র্যাক্টর, হার্ভেস্টার এবং সংযোজনগুলির জন্য শক্তিশালী সিলিং এবং লকিং।
রেলওয়ে ও ইস্পাত শিল্প হাইড্রোলিক্স
পুনরাবৃত্তিমূলক অ্যাক্টিভেশন চক্র এবং উচ্চ চাপ লাইন অধীনে টেকসই।


মাত্রিক ওভারভিউ

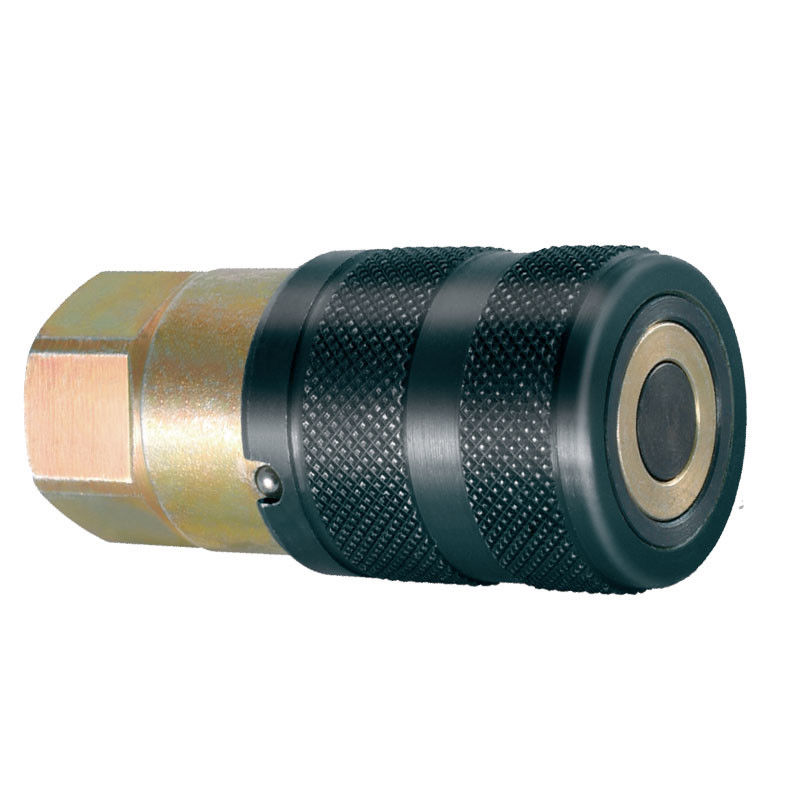

CB-SP-6FN-FF মহিলা সংযোজক প্রযুক্তিগত অঙ্কন, সমতল মুখের নকশা এবং QPQ- চিকিত্সা আর্মেলকে হাইলাইট করে

১/৪" ৩/৮" হাইড্রোলিক কুইক কাপলিং আইএসও সিরিজ আইএসও ১৬০২৮-সিবি-এসপি-৬এফএন-এফএফ 0

শরীরের আকার পার্টনার। থ্রেড বি HEX
এক চতুর্থাংশ CB-S2S-6FN ১/৪ 2.32 1.10 0.87
৩/৮" CB-S3S-6FN ৩/৮ 2.87 1.26 1.18
৩/৮" CB-S3S-6FN ১/২ 2.87 1.26 1.18
অর্ধ ইঞ্চি CB-S4S-6FN ১/২ 3.31 1.50 1.42
অর্ধ ইঞ্চি CB-S4S-6FN ৩/৪ 3.31 1.50 1.42
৫/৮" CB-S5S-6FN ১/২ 3.23 1.65 1.42
৫/৮" CB-S5S-6FN ৩/৪ 3.39 1.65 1.42
3/4 " CB-S6S-6FN ৩/৪ 3.74 1.89 1.61
3/4 " CB-S6S-6FN ১ ¢ 3.86 1.89 1.61
১" CB-S8S-6FN ১-১-৪ 4.33 2.17 2.17

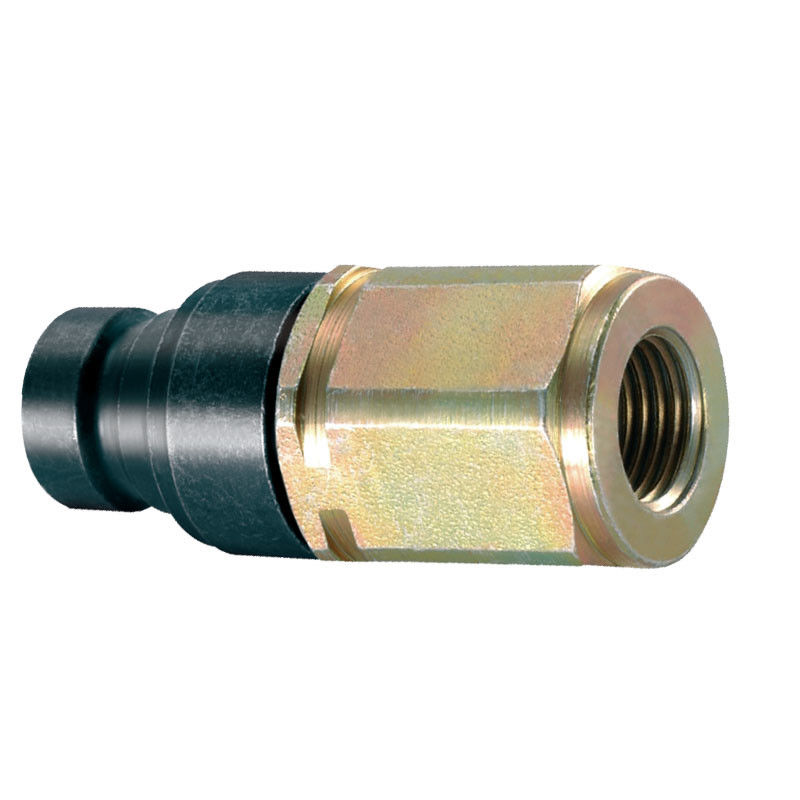

CB-SP-6FN-FF পুরুষ সমতল মুখ দ্রুত সংযোগ স্কিম কাঠামোগত বিবরণ সহ

১/৪" ৩/৮" হাইড্রোলিক কুইক কাপলিং আইএসও সিরিজ আইএসও ১৬০২৮-সিবি-এসপি-৬এফএন-এফএফ 1

শরীরের আকার পার্টনার। থ্রেড সি ডি HEX
এক চতুর্থাংশ CB-P2S-6FN ১/৪ 2.05 0.63 0.87
৩/৮" CB-P3S-6FN ৩/৮ 2.52 0.78 1.18
৩/৮" CB-P3S-6FN ১/২ 2.52 0.78 1.18
অর্ধ ইঞ্চি CB-P4S-6FN ১/২ 2.91 0.96 1.42
অর্ধ ইঞ্চি CB-P4S-6FN ৩/৪ 2.95 0.96 1.42
৫/৮" CB-P5S-6FN ১/২ 2.87 1.06 1.42
৫/৮" CB-P5S-6FN ৩/৪ 2.95 1.06 1.42
3/4 " CB-P6S-6FN ৩/৪ 3.39 1.18 1.61
3/4 " CB-P6S-6FN ১ ¢ 3.39 1.18 1.61
১" CB-P8S-6FN ১-১-৪ 3.54 1.42 2.17



১/৪" ৩/৮" হাইড্রোলিক কুইক কাপলিং আইএসও সিরিজ আইএসও ১৬০২৮-সিবি-এসপি-৬এফএন-এফএফ 2

CB-SP-6FN-FF সেটের বাস্তব বিশ্বের প্রোডাক্ট ইমেজ, যার মধ্যে রয়েছে চাপ-টু-কানেক্ট এবং নিরাপত্তা লকিং স্ট্রাকচার।



প্রায়শই জিজ্ঞাসিত প্রশ্ন

প্রশ্ন: CB-SP-6FN-FF এবং QA ভেরিয়েন্টের মধ্যে পার্থক্য কী?
উত্তরঃ উভয়ই স্লিভ লক বৈশিষ্ট্যযুক্ত, তবে এফএফ সংস্করণটি যান্ত্রিক কর্মক্ষমতা, চাপ সহনশীলতাকে অগ্রাধিকার দেয় এবং বর্ধিত স্থায়িত্বের জন্য optionচ্ছিক QPQ চিকিত্সা অন্তর্ভুক্ত করে।
প্রশ্ন: আমি কি এই সংযোগকারীটি বাইরে বা কঠিন পরিবেশে ব্যবহার করতে পারি?
উত্তরঃ হ্যাঁ ∙ ক্ষয় প্রতিরোধী সমাপ্তি এবং লকিং ডিজাইন এটিকে বহিরঙ্গন এবং মোবাইল অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।
প্রশ্নঃ এটি কি স্ট্যান্ডার্ড আইএসও ১৬০২৮ সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ?
উঃ পুরোপুরি সামঞ্জস্যপূর্ণ।এটি হ্যানসেন এফএফ সিরিজ এবং সমমানের আইএসও 16028 মডেলগুলির সাথে সংযোগ স্থাপন করতে পারে।


সংশ্লিষ্ট পণ্য

সকল ISO 16028 কপলারের তুলনা করুন
সিবি-এসপি-৬এফএন-কিউএ ∙ স্ট্যান্ডার্ড জিংক ফিনিস সহ স্লিভ-লক সংস্করণ ∙
