CB-SP-6FN-QA ফ্ল্যাট-ফেস হাইড্রোলিক কাপলার
ভারী-শুল্ক, উচ্চ-চাপের পরিবেশের জন্য ডিজাইন করা হয়েছে
CB-SP-6FN-QA হল একটি ফ্ল্যাট-ফেস হাইড্রোলিক কুইক কাপলার যা চাহিদাপূর্ণ মোবাইল এবং শিল্প সিস্টেমে সুরক্ষিত অপারেশনের জন্য ডিজাইন করা হয়েছে।
এই মডেলটিকে যা আলাদা করে তা হল এর সমন্বিত স্লিভ-লকিং ডিভাইস, যা দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্ন হওয়ার বিরুদ্ধে অতিরিক্ত সুরক্ষা প্রদান করে—এমনকি কম্পন, লোড শিফট বা বারবার ব্যবহারের ক্ষেত্রেও।
এই কাপলারটি লিফট সিস্টেম, হাইড্রোলিক জ্যাক, পাবলিক ওয়ার্কস সরঞ্জাম এবং অন্যান্য গুরুত্বপূর্ণ অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে নির্ভরযোগ্যতা এবং অপারেটরের নিরাপত্তা অপরিহার্য।
প্রধান বৈশিষ্ট্য
কৃষি সরঞ্জামপুশ-টু-কানেক্ট মেকানিজম
হাইড্রোলিক লাইন এবং অ্যাকসেসরিজগুলির সাথে দ্রুত, সরঞ্জাম-মুক্ত সংযোগ সক্ষম করে।
• Sলিভ লকিং ডিভাইস
সম্পূর্ণভাবে নিযুক্ত হওয়ার পরে স্লিভটিকে অবস্থানে লক করে অনিচ্ছাকৃত সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে।অপারেশন চলাকালীন নিরাপত্তা বৃদ্ধি করে।
কৃষি সরঞ্জামউচ্চ কাজের চাপ
350 বার / 5075 PSI পর্যন্ত পরিচালনা করে, উচ্চ-ফোর্স অ্যাকচুয়েটর এবং মোবাইল মেশিন সহ ভারী-শুল্ক সিস্টেমের জন্য উপযুক্ত।
• Oপটিমাইজড ফ্লো রেঞ্জ
আকার অনুসারে প্রতি মিনিটে 12 থেকে 155 লিটারের মধ্যে সরবরাহ করে—সরঞ্জামের বিস্তৃত আকারের জন্য উপযুক্ত।
কৃষি সরঞ্জামফ্ল্যাট-ফেস ভালভ ডিজাইন
সংযোগ/সংযোগ বিচ্ছিন্ন করার সময় তরল ক্ষতি এবং দূষণ হ্রাস করে, বিশেষ করে যখন ধুলোময় বা উন্মুক্ত পরিবেশে ব্যবহার করা হয়।
কৃষি সরঞ্জামপ্রশস্ত আকারের পরিসীমা
1/4" থেকে 1-1/4" পর্যন্ত উপলব্ধ, যা সর্বাধিক সাধারণ হাইড্রোলিক ইন্টারফেস আকার কভার করে।
উপাদান ও সিলিং
| উপাদান |
উপাদান |
| বডি / স্লিভ / ভালভ / প্রান্ত |
হলুদ বাইক্রোমেট সহ জিঙ্ক-প্লেটেড ইস্পাত |
| স্প্রিংস ও বল |
AISI 302 স্টেইনলেস স্টীল |
| সিল |
নাইট্রাইল রাবার (NBR) |
| ডাস্ট ক্যাপ / প্লাগ |
পিভিসি, লাল (অনুরোধের ভিত্তিতে অন্যান্য) |
এই নির্মাণ জারা প্রতিরোধের, পরিধান স্থায়িত্ব, এবং খরচ দক্ষতার একটি শক্তিশালী ভারসাম্য প্রদান করে—ক্ষেত্র এবং মোবাইল ব্যবহারের জন্য আদর্শ।
প্রযুক্তিগত বৈশিষ্ট্য
| পরামিতি |
মান |
| স্ট্যান্ডার্ড |
ISO 16028 |
| সংযোগ পদ্ধতি |
পুশ-টু-কানেক্ট + স্লিভ লকিং |
| ভালভের প্রকার |
ফ্ল্যাট-ফেস, ড্রাই-ব্রেক |
| সর্বোচ্চ কাজের চাপ |
350 বার / 5075 PSI |
| রেটেড ফ্লো |
12 থেকে 155 L/min |
| তাপমাত্রা পরিসীমা |
–20°C থেকে +100°C (–4°F থেকে +212°F) |
| সিল উপাদান |
নাইট্রাইল (NBR) স্ট্যান্ডার্ড |
• ফ্ল্যাট-ফেস কাঠামোর কারণে স্পিলেজ এবং বায়ু অন্তর্ভুক্তিকরণ হ্রাস করা হয়েছে।
• Hansen QA29000 সিরিজ এবং সমতুল্যের সাথে সম্পূর্ণরূপে বিনিময়যোগ্য।
সাধারণ অ্যাপ্লিকেশন
কৃষি সরঞ্জামহাইড্রোলিক জ্যাক ও পাম্প
এমনকি লোডের অধীনেও নিরাপদে সংযোগ করে; লকিং স্লিভ লিফট বা হোল্ড করার সময় দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে।•
কৃষি সরঞ্জামডোজার, ক্রেন, ট্রেঞ্চার এবং পৌর ইউটিলিটি যানবাহনে ব্যবহৃত হয়।
•
কৃষি সরঞ্জামট্রাক্টর, হারভেস্টার এবং অ্যাটাচমেন্টগুলিতে নিরাপদ এবং পরিষ্কার হাইড্রোলিক সরঞ্জাম বিনিময় নিশ্চিত করে।
•
শিল্প হ্যান্ডলিং ও অটোমেশনরোবট, হাইড্রোলিক আর্ম এবং রেল বা ইস্পাত সিস্টেমের জন্য আদর্শ যা ক্রমাগত চক্রের অধীনে কাজ করে।
মাত্রিক ওভারভিউ
মহিলা (সকেট)
দেহের আকার
| পার্টনো। |
থ্রেড |
C |
B |
HEX |
1/4" |
| CB-P2S-6FG-A |
1/4-18 |
2.11 |
1.06 |
3/4" |
3/8" |
| CB-P2S-6FG-A |
1/4-19 |
2.11 |
1.06 |
3/4" |
3/8" |
| CB-P3S-6FG-A |
3/8-18 |
2.64 |
1.26 |
1.06 |
3/4" |
| CB-P3S-6FG-A |
3/8-19 |
2.64 |
1.26 |
1.06 |
3/4" |
| CB-P4S-6FG-A |
1/2-14 |
2.76 |
1.26 |
1.06 |
3/4" |
| CB-P4S-6FG-A |
1/2-14 |
2.76 |
1.26 |
1.06 |
3/4" |
| CB-P6S-6FG-A |
3/4-14 |
2.83 |
1.50 |
1.38 |
1" |
| CB-P6S-6FG-A |
3/4-14 |
2.83 |
1.50 |
1.38 |
1" |
| CB-P8S-6FG-A |
1-11 |
3.21 |
1.89 |
1.81 |

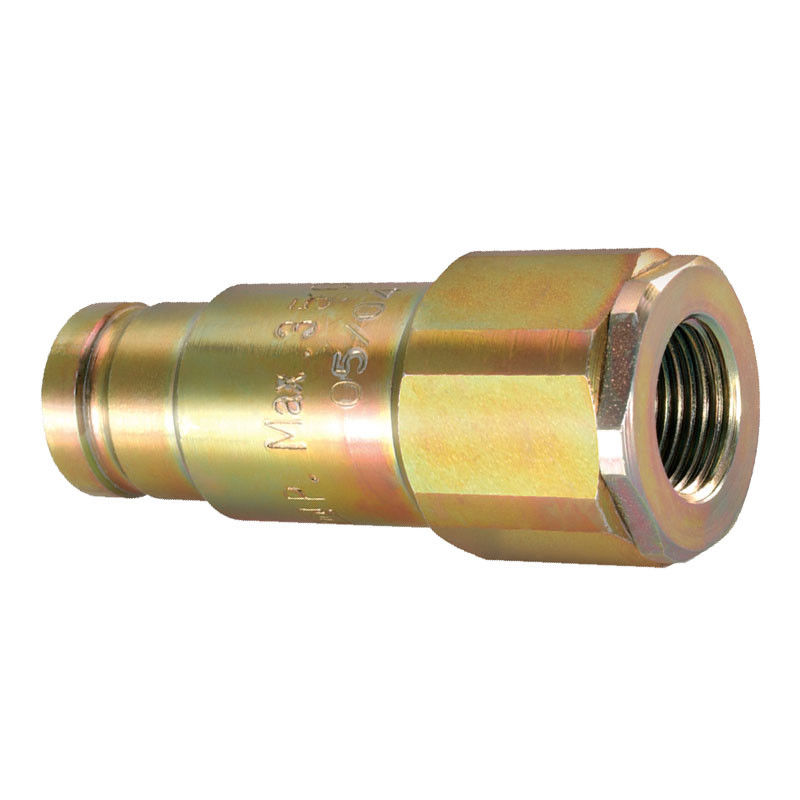

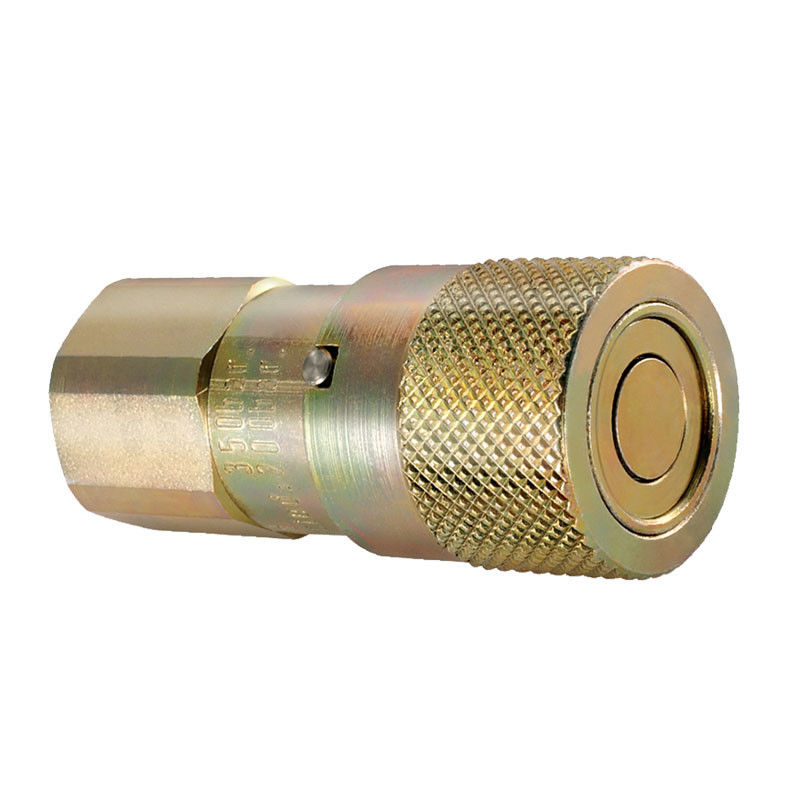

চিত্র: CB-SP-6FN-QA কুইক কাপলার সেট |
| CB-P8S-6FG-A |
1-11 |
3.21 |
1.89 |
1.81 |
চিত্র: CB-SP-6FN-QA কুইক কাপলার সেট |
দেহের আকার
| পার্টনো। |
থ্রেড |
C |
D |
E |
HEX |
1/4" |
| CB-P2S-6FG-A |
1/4-18 |
2.11 |
0.98 |
1.71 |
0.91 |
3/8" |
| CB-P2S-6FG-A |
1/4-19 |
2.11 |
0.98 |
1.71 |
0.91 |
3/8" |
| CB-P3S-6FG-A |
3/8-18 |
2.64 |
1.30 |
2.15 |
1.18 |
3/4" |
| CB-P3S-6FG-A |
3/8-19 |
2.64 |
1.30 |
2.15 |
1.18 |
3/4" |
| CB-P4S-6FG-A |
1/2-14 |
2.76 |
1.30 |
2.15 |
1.18 |
3/4" |
| CB-P4S-6FG-A |
1/2-14 |
2.76 |
1.30 |
2.15 |
1.18 |
3/4" |
| CB-P6S-6FG-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
1" |
| CB-P6S-6FG-A |
3/4-14 |
2.83 |
1.56 |
2.13 |
1.38 |
1" |
| CB-P8S-6FG-A |
1-11 |
3.21 |
1.97 |
2.38 |
1.81 |
চিত্র: CB-SP-6FN-QA কুইক কাপলার সেট |
| CB-P8S-6FG-A |
1-11 |
3.21 |
1.97 |
2.38 |
1.81 |
চিত্র: CB-SP-6FN-QA কুইক কাপলার সেট |
এখানে ফ্ল্যাট-ফেস ডিজাইন এবং স্লিভ-লকিং কাঠামো সহ মহিলা এবং পুরুষ সংযোগকারীগুলি দেখানো হয়েছে, যা জারা-প্রতিরোধী জিঙ্ক-প্লেটেড স্টিলে সমাপ্ত। মোবাইল হাইড্রোলিক্স, পাবলিক ওয়ার্কস এবং রেল শিল্প সিস্টেমে ব্যবহারের জন্য উপযুক্ত।
FAQ
প্রশ্ন: QA সংস্করণটি স্ট্যান্ডার্ড ISO 16028 কাপলার থেকে কীভাবে আলাদা?
উত্তর: QA মডেলে একটি স্লিভ-লকিং প্রক্রিয়া অন্তর্ভুক্ত রয়েছে যা কম্পন বা প্রভাবের মাধ্যমে সংযোগ বিচ্ছিন্ন হওয়া প্রতিরোধ করে—উচ্চ-ঝুঁকিপূর্ণ পরিবেশে একটি অতিরিক্ত নিরাপত্তা ব্যবস্থা।
প্রশ্ন: আমি কি এটি স্ট্যান্ডার্ড ISO 16028 ফ্ল্যাট-ফেস ফিটিংগুলির সাথে ব্যবহার করতে পারি?
উত্তর: হ্যাঁ। এটি Hansen QA29000 এবং অন্যান্য সহ সমস্ত ISO 16028-অনুযায়ী মডেলগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
প্রশ্ন: এটি কি বহিরঙ্গন বা উন্মুক্ত পরিবেশের জন্য উপযুক্ত?উত্তর: অবশ্যই। ফ্ল্যাট-ফেস ভালভ দূষণ কমায় এবং লকিং স্লিভ নিশ্চিত করে যে এমনকি পায়ের পাতার মোজাবিশেষ টেনে বা ঝাঁকাতে থাকলেও নিরাপদ অপারেশন হয়।
সম্পর্কিত মডেল
স্টেইনলেস স্টীল বা ডায়াগনস্টিক ভেরিয়েন্ট খুঁজছেন?সম্পূর্ণ ISO 16028 সিরিজ ওভারভিউ অন্বেষণ করুন »
এর সাথে তুলনা করুন:
CB-SP-6FN-DB – 316L স্টেইনলেস সংস্করণ »
