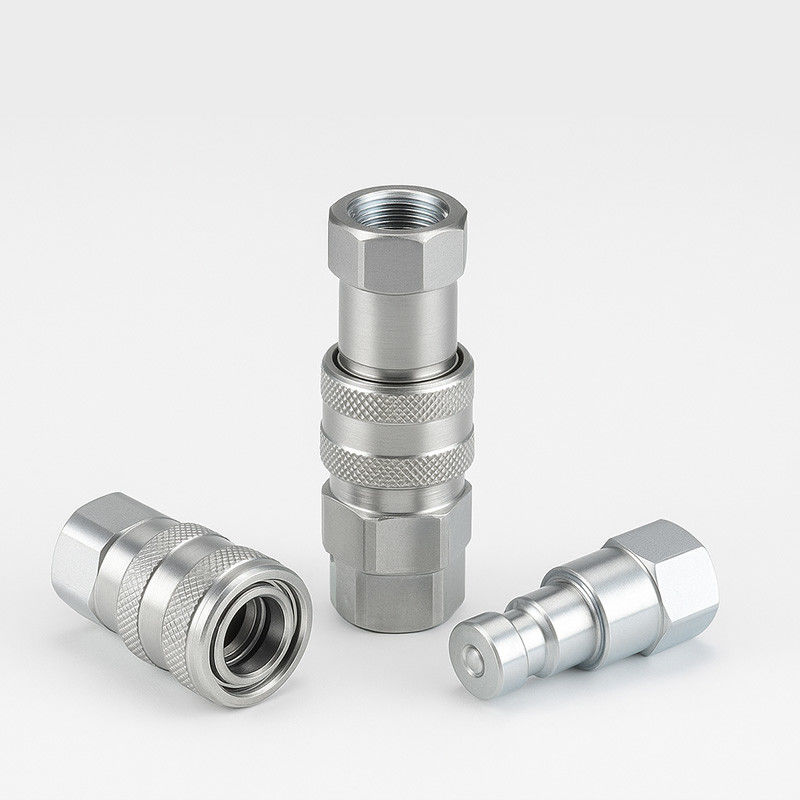

CB-SP-6FN-PD ডায়াগনস্টিক ফ্ল্যাট-ফেস ক্যাপলার
হাইড্রোলিক ডায়াগনস্টিকের জন্য নির্মিত একটি ফ্ল্যাট-ফেস কপলার
CB-SP-6FN-PD হল একটি কম্প্যাক্ট ফ্ল্যাট-ফেস হাইড্রোলিক দ্রুত সংযোজক যা বিশেষভাবে হাইড্রোলিক সিস্টেমের পরীক্ষার পয়েন্ট এবং চাপ পরিমাপ পোর্টগুলির জন্য ডিজাইন করা হয়েছে।এটি ISO 16028 স্ট্যান্ডার্ডের উপর ভিত্তি করে একটি শুকনো-ব্রেক কাঠামো গ্রহণ করে এবং উচ্চ চাপ এবং ঘন ঘন সংযোগ / সংযোগ বিচ্ছিন্ন চক্রের অধীনেও নির্ভরযোগ্য সিলিং বৈশিষ্ট্যযুক্ত।
সাধারণ ব্যবহারের সংযোগকারীগুলির বিপরীতে, এই মডেলটি সুনির্দিষ্ট ব্যবহারের জন্য ডিজাইন করা হয়েছে, যেখানে পরিচ্ছন্নতা, নিয়ন্ত্রণ এবং কম্প্যাক্ট প্রবাহ অপরিহার্য।
এক নজরে মূল বৈশিষ্ট্যসমূহ
•ফ্ল্যাট-ভ্যালভ নির্মাণ
সংযোগ বিচ্ছিন্ন করার সময় তরল হ্রাসকে কমিয়ে আনে পরিষ্কার নির্ণয় বা নমুনা গ্রহণের জন্য আদর্শ।
•স্বয়ংক্রিয়ভাবে ভালভ বন্ধ
যখন এটি বন্ধ হয়ে যায়, তখন অভ্যন্তরীণ ভালভটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়, টোকা বা ব্যাকফ্লো প্রতিরোধ করে।
•সংযোগের সময় নির্ভরযোগ্য ভালভ খোলার
একবার সংযুক্ত হয়ে গেলে, ভালভটি তার নামমাত্র পরিসরের মধ্যে সম্পূর্ণরূপে খোলা হয় যাতে স্থিতিশীল, নিরবচ্ছিন্ন তরল প্রবাহ নিশ্চিত হয়।
•ইন্ডাকশন-কঠিন অভ্যন্তরীণ অংশ
দীর্ঘমেয়াদী স্থায়িত্ব এবং উচ্চ ফ্রিকোয়েন্সি অপারেশন জন্য মূল উপাদানগুলি শক্ত করা হয়।
•সলিড বার স্টক থেকে যথার্থ যন্ত্রপাতি
পুরুষ এবং মহিলা উভয় অর্ধেকই সলিড বার থেকে তৈরি করা হয়, যা আরও কঠোর সহনশীলতা এবং আরও নির্ভরযোগ্য কর্মক্ষমতা দেয়।
•সুরক্ষিত বল-লক প্রক্রিয়া
কপলার জোড়াটি একটি শক্ত বল-লক সিস্টেম দ্বারা দৃঢ়ভাবে ধরে রাখা হয় যা নিরাপত্তা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।
•এর সাথে বিনিময়যোগ্য:
• ফাস্টার ডিএফ সিরিজ (ইতালি)
• PARKER PD সিরিজ (মার্কিন যুক্তরাষ্ট্র)
• AEROQUIP FD90 সিরিজ (মার্কিন যুক্তরাষ্ট্র)
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
মূল্য |
| নামমাত্র আকার |
১/৪ ইঞ্চি |
| নামমাত্র চাপ |
৬০০০ পিএসআই |
| নামমাত্র প্রবাহ |
0.53 জিপিএম |
| অপারেটিং তাপমাত্রা পরিসীমা |
₹20 °C থেকে +১২০ °C |
| সিলিং উপাদান (স্ট্যান্ডার্ড) |
এনবিআর (নাইট্রিল কাঁচামাল) |
| ভ্যালভের ধরন |
সমতল মুখ, শুকনো ভাঙ্গন |
| সংযোগ |
অটো ভ্যালভ অ্যাক্টিভেশনের সাথে চাপ-টু-কানেক্ট |
| সংযোগ বিচ্ছিন্ন |
টান-ম্যানুয়াল মুক্তি; ভালভ স্বয়ংক্রিয়ভাবে বন্ধ |
দ্রষ্টব্যঃ এই মডেলটি বিশেষভাবে ডায়াগনস্টিক পোর্টের জন্য কনফিগার করা হয়েছে, উচ্চ প্রবাহের স্থানান্তর সিস্টেমের জন্য নয়।
আদর্শ ব্যবহারের ক্ষেত্রে
•হাইড্রোলিক চাপ পর্যবেক্ষণ পয়েন্ট
সিস্টেম বন্ধ না করেই সহজেই গ্যাজ, সেন্সর বা ডায়াগনস্টিক সরঞ্জাম সংযুক্ত করুন।
•সার্ভিস ও রক্ষণাবেক্ষণ সরঞ্জাম
তরল নমুনা বা ইনলাইন পরীক্ষার কিটগুলির জন্য পরিষ্কার সংযোগ সরবরাহ করে।
•মোবাইল হাইড্রোলিক সরঞ্জাম চেকপয়েন্ট
এক্সক্যাভার, লোডার বা ইউটিলিটি ট্রাকের রুটিন পরিদর্শন সক্ষম করে।
•ঘন ঘন ডায়াগনস্টিক সহ শিল্প ব্যবস্থা
ক্লিন-ব্রেক ডিজাইন তরল বর্জ্য হ্রাস করে এবং নিরাপত্তা মানদণ্ডের সম্মতি সহজ করে।
ঐচ্ছিক কনফিগারেশন
| বিকল্প |
বর্ণনা |
| বিকল্প সীল বিকল্প |
ভিটন (এফকেএম) বা ইপিডিএম অনুরোধের ভিত্তিতে উপলব্ধ |
| কাস্টম থ্রেডের ধরন |
প্রয়োজন অনুযায়ী BSPP, NPT, বা মেট্রিক |
| উপাদান বৈকল্পিক |
স্টেইনলেস স্টীল (কাস্টম অর্ডার) |
| ডাস্ট ক্যাপ & প্লাগ |
ব্যবহার না করার সময় সুরক্ষার জন্য উপলব্ধ |
ভিজ্যুয়াল এবং মাত্রিক রেফারেন্স
| পার্টনার। |
থ্রেড |
ডি |
এইচ এস |
এইচপি |
এল |
LS |
এলপি |
| CB-S1S-13FN |
এনপিটি১/৮ |
24 |
এস২১ |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
এনপিটি১/৪ |
24 |
এস২১ |
S19 |
78.5 |
50 |
42.8 |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন: এটি কি স্ট্যান্ডার্ড টুল সংযোগের জন্য ব্যবহার করা যেতে পারে?
উত্তরঃ না। এই মডেলটি পরীক্ষার পয়েন্ট এবং ডায়াগনস্টিক লাইনগুলির জন্য অনুকূলিত, উচ্চ প্রবাহের অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়নি।
প্রশ্নঃ সংযোগ বিচ্ছিন্ন করার আগে কি চাপ মুক্ত করা প্রয়োজন?
উঃ হ্যাঁ।ক্ষতি বা আঘাত এড়াতে সংযোগ বিচ্ছিন্ন করার আগে সবসময় সিস্টেমটি রক্তপাত করুন।
প্রশ্ন: এটা কি আমার বিদ্যমান পার্কার পিডি কপলারের সাথে সামঞ্জস্যপূর্ণ?
উঃ হ্যাঁ।CB-SP-6FN-FD সম্পূর্ণরূপে PD, DF, এবং FD90 সিরিজের সাথে একই আকারের মধ্যে বিনিময়যোগ্য।
