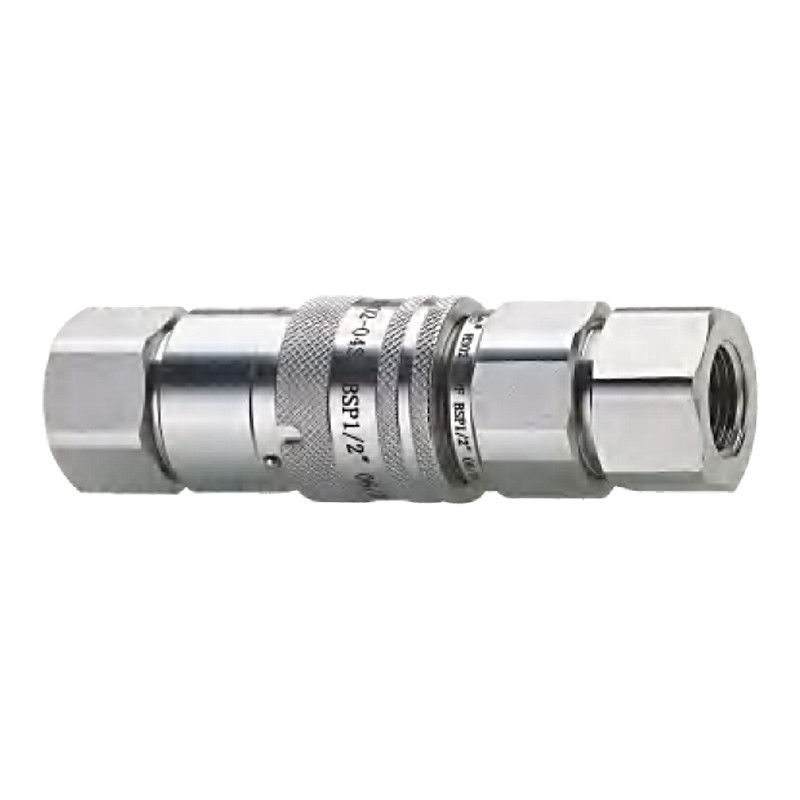

CB-SP-6FN ফ্ল্যাট-ফেস হাইড্রোলিক কুইক কাপলার
কঠিন কাজের জন্য তৈরি
সিবি-এসপি -6 এফএন হ'ল একটি আইএসও 16028-সম্মত সমতল মুখের হাইড্রোলিক দ্রুত সংযোজক যা নির্মাণ, রেল রক্ষণাবেক্ষণ এবং খনির মতো চ্যালেঞ্জিং পরিবেশে ব্যবহারের জন্য ডিজাইন করা হয়েছে।এটি তরল হ্রাস, দূষণ প্রতিরোধ এবং ঘন ঘন সংযোগ চক্র সহ্য করার জন্য নির্মিত।
যদি আপনার হাইড্রোলিক সিস্টেম পরিষ্কার বিরতি কর্মক্ষমতা প্রয়োজন, CB-SP-6FN একটি নির্ভরযোগ্য এবং নিরাপদ সমাধান প্রস্তাব optional thread types, seal materials,এবং একটি কাঠামো যা দুর্ঘটনাক্রমে সংযোগ বিচ্ছিন্নতা প্রতিরোধ করতে সাহায্য করে.
এর পার্থক্য কী?
•সমতল মুখের ভালভ ডিজাইন
কোন ছড়িয়ে পড়া, কোন বিশৃঙ্খলা.ভ্যালভটি সংযোগ বিচ্ছিন্ন হলে বন্ধ থাকে এবং কেবলমাত্র পূর্ণ সংযোগের সময় খোলা হয় যা তেল ক্ষতি এবং বায়ু প্রবেশ উভয়ই হ্রাস করে।
•ঘোরানো আর্ম লক
সংযোগের পরে, লকটি সক্রিয় করতে হাতাটি ঘোরান।এটি কম্পন বা টেনে আনার ফলে অনিচ্ছাকৃত সংযোগ বিচ্ছিন্নতা রোধ করতে সহায়তা করে এবং ভ্যালভের অভ্যন্তরকে ময়লা থেকে রক্ষা করে।
•ইন্ডাকশন-কঠিন উপাদান
ভালভের আসন এবং লকিং অংশগুলি দীর্ঘস্থায়ী হওয়ার জন্য তাপ চিকিত্সা করা হয়।এমনকি উচ্চ ফ্রিকোয়েন্সি অপারেশনেও, পরিধান ন্যূনতম।
•জিংক-প্লেটেড কার্বন স্টীল বডি
বাস্তব জগতে পরিধানের জন্য নির্মিত।ক্ষয়কারী পরিবেশে QPQ পৃষ্ঠতল চিকিত্সা বা স্টেইনলেস স্টীল বিকল্প উপলব্ধ।
•বিনিময়যোগ্য নকশা
অন্যান্য আইএসও ১৬০২৮ কপলারের সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ ০১/৪ থেকে ২ ইঞ্চি পর্যন্ত স্ট্যান্ডার্ড আকার উপলব্ধ।
• সমতল মুখ বনাম পুতুলঃ কেন এটি গুরুত্বপূর্ণ
ঐতিহ্যবাহী পুতুল-শৈলীর সংযোজকগুলির তুলনায়, সিবি-এসপি-৬এফএন এর মতো সমতল মুখের নকশাগুলি তরল ক্ষতি এবং বায়ু অন্তর্ভুক্তিকে ব্যাপকভাবে হ্রাস করে।মোবাইল সার্ভিস টুল, রাসায়নিক স্থানান্তর বা ফিল্ড ম্যানেজমেন্ট সরঞ্জামগুলির মতো পরিষ্কার-সমালোচনামূলক অ্যাপ্লিকেশনগুলিতে এটি বিশেষভাবে গুরুত্বপূর্ণ।
নীচের চিত্রটি কাঠামোগত পার্থক্যকে তুলে ধরেছে এবং উচ্চমানের হাইড্রোলিক সিস্টেমে ফ্ল্যাট-ফেস ভালভ কেন পছন্দসই পছন্দ।
ফ্ল্যাট-ফেস ভালভ (বাঁদিকে) সংযোগ বিচ্ছিন্ন করার সময় তরল ছড়িয়ে পড়া দূর করে, ঐতিহ্যবাহী পুতুল-শৈলী ভালভের বিপরীতে (ডানদিকে) যা ফুটো হতে পারে।
টেকনিক্যাল স্পেসিফিকেশন
টেকনিক্যাল স্পেসিফিকেশন
| আকার (ইন) |
নামমাত্র ব্যাসার্ধ (মিমি) |
নামমাত্র চাপ (পিএসআই) |
নামমাত্র প্রবাহ (জিপিএম) |
| 1/4 ইঞ্চি |
6.3 |
5000 |
3 |
| 3/8 " |
8.6 |
4000 |
6 |
| অর্ধ ইঞ্চি |
11 |
4000 |
12 |
| 3/4 ইঞ্চি |
15 |
3000 |
28 |
| ১" |
18.5 |
3000 |
50 |
| ১.৪ ইঞ্চি |
25 |
3000 |
88 |
| ১.৫ ইঞ্চি |
25 |
2000 |
220 |
| ২" |
39.2 |
2000 |
224 |
তাপমাত্রা পরিসীমা (এনবিআর): ₹20 থেকে +80 °C
সংযোগ: হাতা লক সঙ্গে ধাক্কা সংযোগ
গণমাধ্যম: খনিজ তেল (অন্যান্য সঠিক সীল সঙ্গে সম্ভব)
মাত্রিক ওভারভিউ

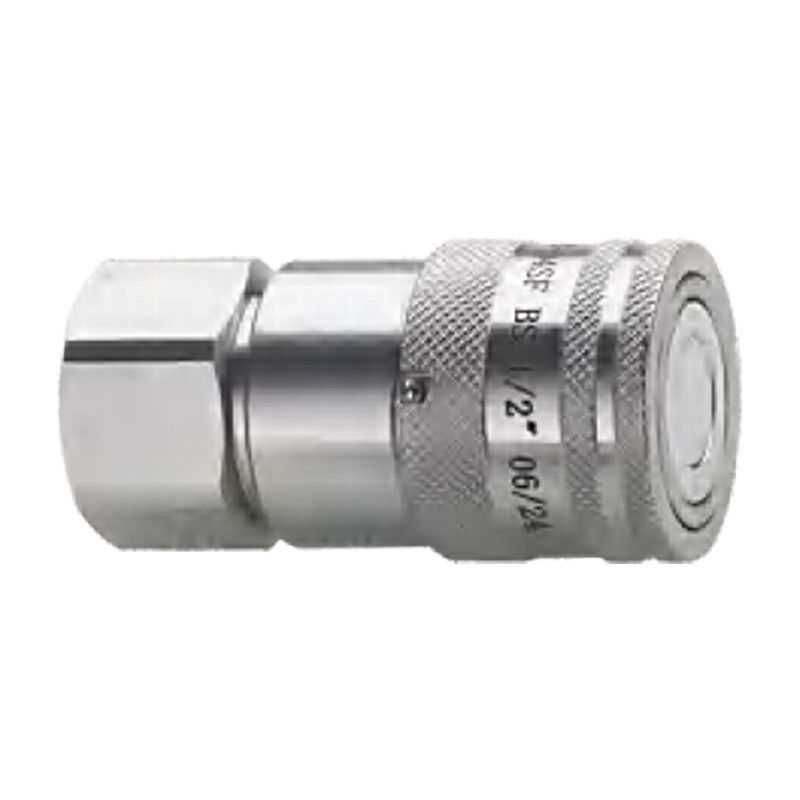

মহিলা (সকেট)
| পার্টনার। |
থ্রেড |
LS |
φD |
এইচ এস |
এ |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
জি১ এনপিটি১ |
97 |
48 |
S41六角 |
23.5 |

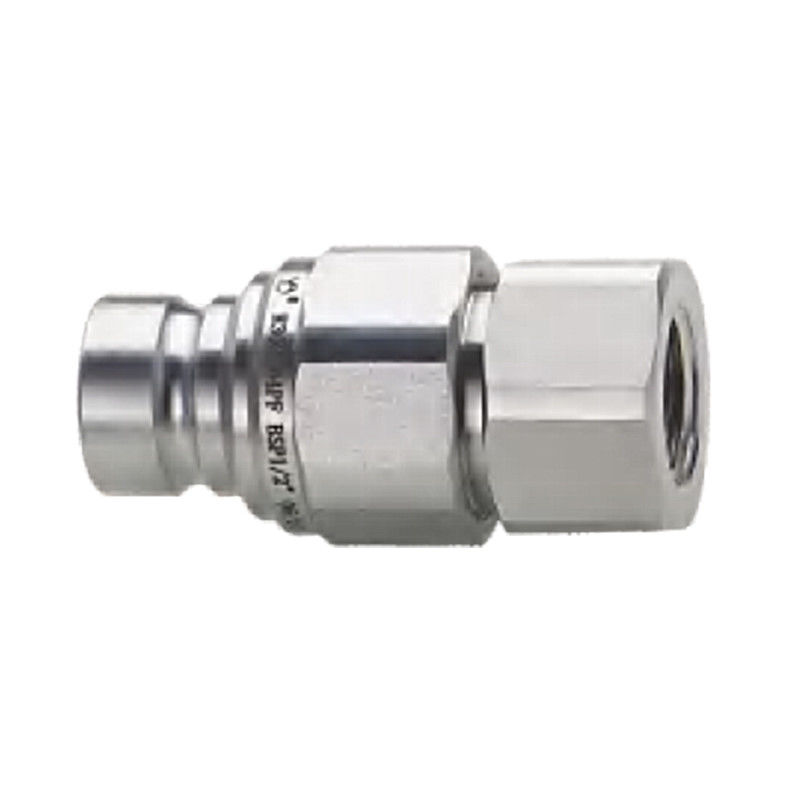

পুরুষ (প্লাগ)
| পার্টনার। |
থ্রেড |
এলপি |
φসি |
এইচপি |
এ |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
জি১ এনপিটি১ |
86 |
30 |
S41六角 |
23.5 |
অ্যাপ্লিকেশন
•খননকারীর সংযুক্তি (ব্রেকার, কাঁচা)
আপনার কাজের জায়গায় তেল ঝরানো ছাড়াই সরঞ্জাম বিনিময় করুন।
•রেল রক্ষণাবেক্ষণ সরঞ্জাম
ট্র্যাকের পাশের চাবি এবং লিফটগুলি এমনকি শিলাবৃষ্টিপূর্ণ গ্যারেজেও পরিষ্কারভাবে সংযুক্ত করা যায়।
•ভূগর্ভস্থ খনির সরঞ্জাম
ধুলো প্রতিরোধের জন্য ডিজাইন করা হয়েছে এবং প্রায়ই সরঞ্জাম পরিবর্তন করার সময় তেলের ক্ষতি হ্রাস করে।
•মোবাইল হাইড্রোলিক টুলস
উচ্চ-চাপের জ্যাক এবং টর্ক টুলগুলি কোনও বিশৃঙ্খলা ছাড়াই সহজ সংযোগ / সংযোগ বিচ্ছিন্ন করার সুবিধা পায়।
•শিল্প স্থানান্তর লাইন
রাসায়নিক উদ্ভিদ বা তরল হ্যান্ডলিং সিস্টেমে দরকারী যা ঘন ঘন পরিষ্কার বা পরিবর্তন প্রয়োজন।
উপলব্ধ বিকল্প
| বিকল্প |
বর্ণনা |
| সীল উপাদান |
এনবিআর স্ট্যান্ডার্ড, উচ্চ তাপমাত্রা / তেলের জন্য ভিটন, জল / গ্লাইকোল তরলগুলির জন্য ইপিডিএম |
| থ্রেডের ধরন |
G (BSPP), NPT, বা মেট্রিক উপলব্ধ |
| ডাস্ট ক্যাপ |
পিভিসি ক্যাপ স্ট্যান্ডার্ড; অন্যান্য রঙ ঐচ্ছিক |
| উপাদান আপগ্রেড |
316L স্টেইনলেস স্টীল অনুরোধে |
| সারফেস ট্রিটমেন্ট |
QPQ অ্যান্টি-কোরোসিওন ফিনিস |
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্ন 1: আমি কি চাপের অধীনে CB-SP-6FN সংযোগ বা সংযোগ বিচ্ছিন্ন করতে পারি?
উত্তরঃ না, এই কপলারটি শূন্য অবশিষ্ট চাপের জন্য ডিজাইন করা হয়েছে।অপারেশনের আগে সর্বদা চাপ কমিয়ে দিন।
প্রশ্ন ২ঃ সিবি-এসপি-৬এফএন কি অন্য আইএসও ১৬০২৮ কপলারের সাথে বিনিময়যোগ্য?
উঃ হ্যাঁ।যতক্ষণ জোড়া অংশটি আইএসও 16028 স্পেসিফিকেশন অনুসরণ করে, সংযোগটি নির্বিঘ্ন।
প্রশ্ন ৩ঃ আপনি কি স্টেইনলেস স্টিলের অফার করেন?
উঃ হ্যাঁ।কঠোর বা ক্ষয়কারী পরিবেশে ব্যবহারের জন্য একটি পূর্ণ 316L স্টেইনলেস স্টিল সংস্করণ উপলব্ধ।
প্রশ্ন 4: আমি কি বিশেষ থ্রেড বা সিলিং উপকরণ চাইতে পারি?
উঃ অবশ্যই।আমরা কাস্টম অর্ডার সমর্থন - আপনার স্পেসিফিকেশন সঙ্গে যোগাযোগ করুন.
