উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
carterberg
সাক্ষ্যদান:
IATF16949
মডেল নম্বার:
CB-ISOA

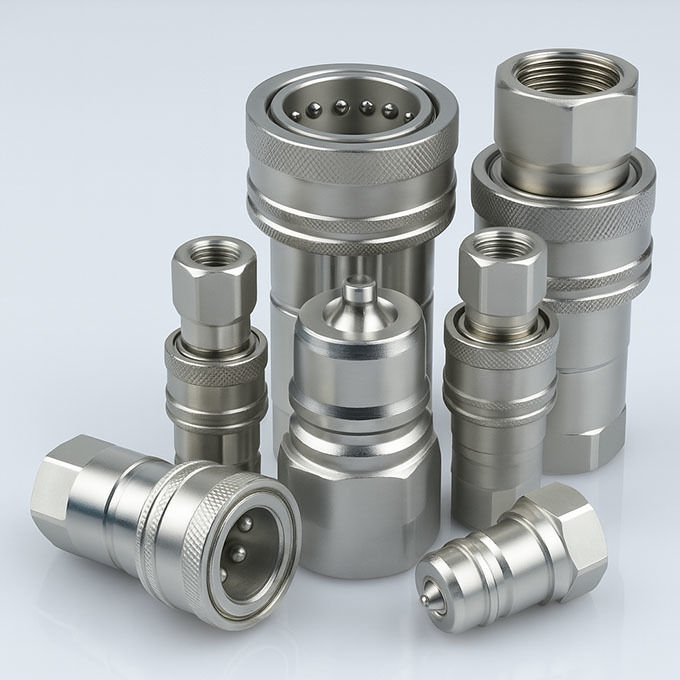

হাইড্রোলিক সিস্টেমের জন্য ডিজাইন করা হয়েছে,CB-ISOA দ্রুত সংযোজকটি একটি কার্বন ইস্পাত ISO 7241-A টাইপ সংযোজক যা চাপ ইমপ্লান্স এবং শক লোডের জন্য উচ্চতর প্রতিরোধের জন্য একটি উন্নত ভালভ ডিজাইন বৈশিষ্ট্যযুক্ত.
এটি ভারী-ব্যবহারযোগ্য সরঞ্জামগুলিতে স্ট্যান্ডার্ড আইএসও-এ ফিটিংগুলির একটি উচ্চ-কার্যকারিতা বিকল্প হিসাবে কাজ করে যেখানে জলবাহী নির্ভরযোগ্যতা এবং প্রভাব সহনশীলতা অপরিহার্য।
• ম্যাপপেট ভালভের উন্নত নকশা
চাপ বৃদ্ধি থেকে পারফরম্যান্স হ্রাস করে এবং পরিবর্তনশীল জলবাহী লোডের অধীনে স্থিতিশীল প্রবাহ সরবরাহ করে।
•ডাবল শাট-অফ ভালভের গঠন
পরিষ্কার, নিরাপদ সার্কিট বজায় রেখে সংযোগ বিচ্ছিন্ন করার সময় ন্যূনতম তরল ছিটকে যাওয়া নিশ্চিত করে।
•সুনির্দিষ্ট বল-লক প্রক্রিয়া
কম্পনের অধীনে নির্ভরযোগ্য, এমনকি মোবাইল বা উচ্চ প্রভাব সিস্টেমে পুরুষ এবং মহিলা অর্ধেক নিরাপদে লক।
•কার্বন ইস্পাতের বডি ক্রোম প্লাটিং সহ
খরচ উল্লেখযোগ্যভাবে প্রভাবিত না করেই পৃষ্ঠের কঠোরতা এবং স্ক্র্যাচ প্রতিরোধের বৃদ্ধি করে।
•স্ট্যান্ডার্ড সিলঃ এনবিআর
তেল ভিত্তিক সিস্টেমগুলির জন্য উপযুক্ত 120 °C পর্যন্ত; অতিরিক্ত তাপমাত্রা প্রতিরোধের জন্য বিকল্প ভিটন সিল উপলব্ধ।
•সম্পূর্ণ আইএসও ৭২৪১-এ ইন্টারচেঞ্জ
পার্কার ৬৬০০, ফাস্টার এএনভি, এয়ারোকুইপ ৫৬০০ এবং হ্যানসেন এইচএ ১৫০০০ সিরিজের সাথে সামঞ্জস্যপূর্ণ।
| প্যারামিটার | মূল্য |
|---|---|
| শরীরের আকার | এক চতুর্থাংশ, তিন চতুর্থাংশ, এক চতুর্থাংশ, তিন চতুর্থাংশ, এক চতুর্থাংশ। |
| সর্বাধিক কাজের চাপ | ৫০০০ থেকে ৩০০০ পিএসআই (আকারের উপর নির্ভর করে) |
| প্রবাহের হার | ৩ থেকে ৫০ জিপিএম |
| তাপমাত্রা পরিসীমা | -২০°সি থেকে ১২০°সি |
| সিল উপাদান | এনবিআর (স্ট্যান্ডার্ড), ভিটন (ঐচ্ছিক) |
| ভালভের ধরন | উন্নত ইমপ্লান্স শোষণ সঙ্গে পুতুল |
| উপাদান | ক্রোমযুক্ত কার্বন ইস্পাত |

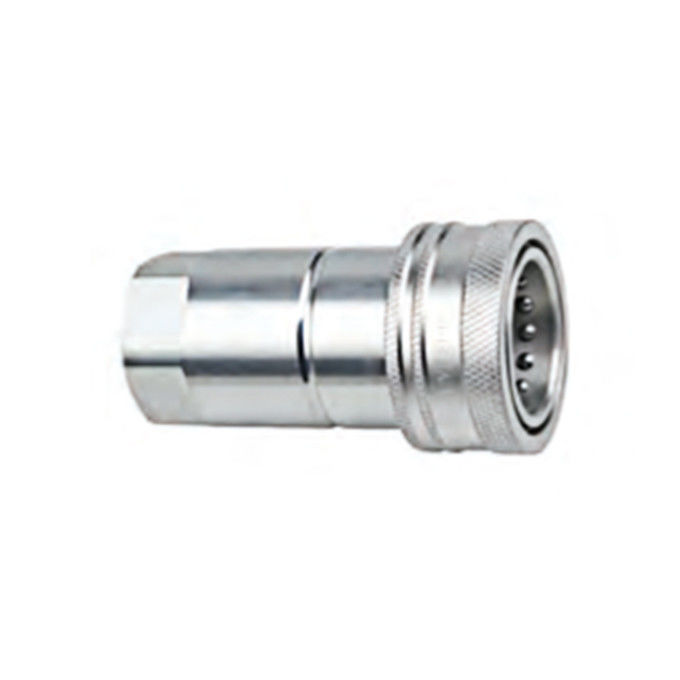

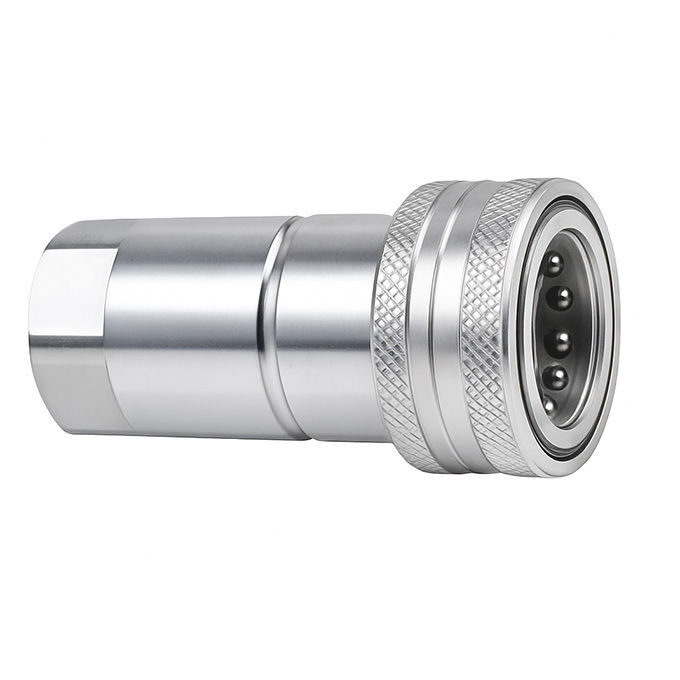

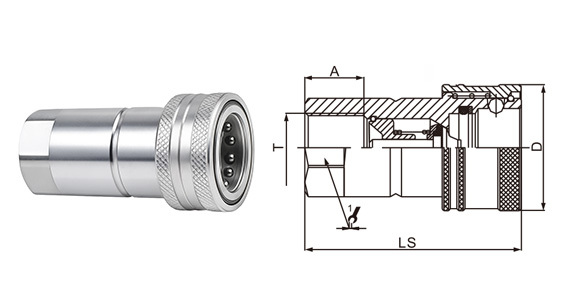

মহিলা (সকেট)
| শরীরের আকার | পার্টনার। | LS | Φ ডি | এইচ এস | এ | টি |
| এক চতুর্থাংশ | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| ৩/৮" | CB-S3SF-ISOA | 60 | 31.5 | এস২২*৬ | 16 | G3/8 NPT3/8 |
| অর্ধ ইঞ্চি | CB-S4SF-ISOA | 68 | 39 | এস২৭*৬ | 18 | G1/2 NPT1/2 |
| 3/4 " | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| ১" | CB-S8SF-ISOA | 99.5 | 53 | এস৪১*৬ | 20.5 | জি১ এনপিটি১ |

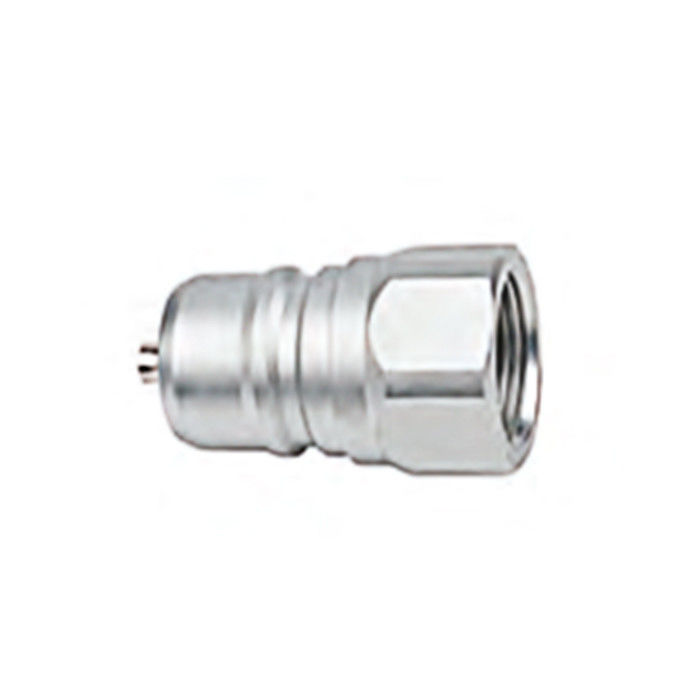

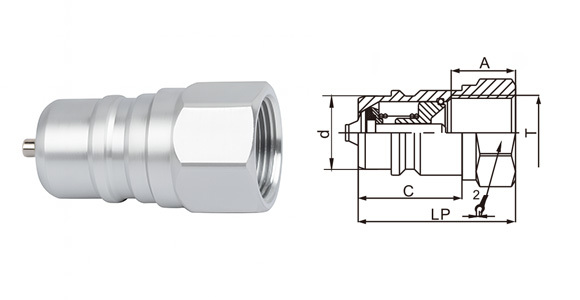

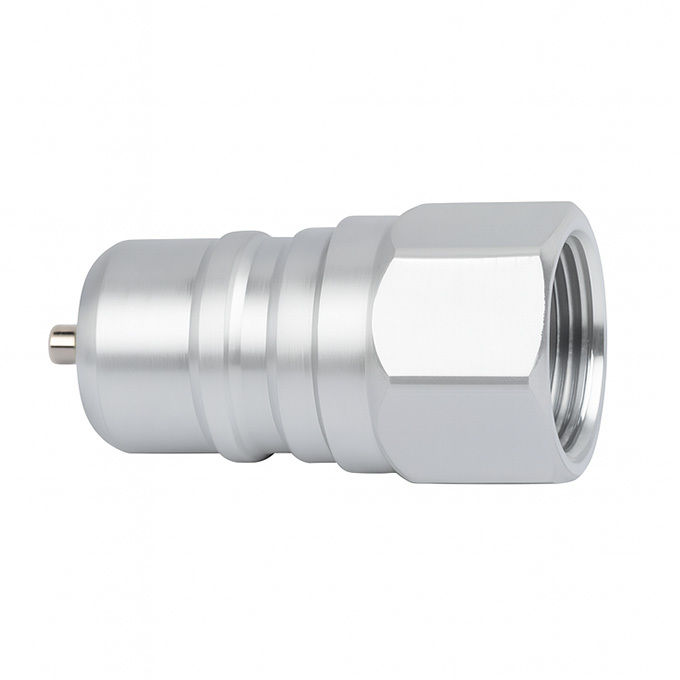

পুরুষ (প্লাগ)
| শরীরের আকার | পার্টনার। | এলপি | d | সি | এইচপি | এ | টি |
| এক চতুর্থাংশ | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| ৩/৮" | CB-P3SF-ISOA | 39 | 17.3 | 19 | এস২২*৬ | 16 | G3/8 NPT3/8 |
| অর্ধ ইঞ্চি | CB-P4SF-ISOA | 44 | 20.5 | 29 | এস২৭*৬ | 18 | G1/2 NPT1/2 |
| 3/4 " | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| ১" | CB-P8SF-ISOA | 66 | 34.3 | 35 | এস৪১*৬ | 20.5 | জি১ এনপিটি১ |
ডিসক্লিয়ার সহ রেফারেন্স ইমেজ থেকে চার্ট ব্যবহার করুনঃ পরীক্ষার তরলঃ তেল-200 SUS। প্রদর্শিত বক্ররেখা LSQ-ISOA সিরিজের জন্য প্রতিনিধিত্বমূলক।
CB-SP-10M-3 এর মত স্ট্যান্ডার্ড কার্বন ইস্পাত আইএসও-এ ফিটিং এর পরিবর্তে CB-ISOA কেন বেছে নেবেন?
| তুলনামূলক দিক | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| ভালভ ডিজাইন | আপগ্রেড করা পুতুল (শক প্রতিরোধী) | স্ট্যান্ডার্ড পুতুল |
| পৃষ্ঠের আবরণ | ক্রোমযুক্ত | জিংকযুক্ত |
| প্রবাহের স্থিতিশীলতা | প্রেরণার অধীনে উচ্চতর | মাঝারি |
| মূল্য পয়েন্ট | একটু বেশি | আরো ব্যয়বহুল |
| সবচেয়ে ভালো | উচ্চ দায়িত্ব, প্রভাব-প্রবণ সিস্টেম | সাধারণ হাইড্রোলিক ব্যবহার |
একটি উদ্ধৃতি বা প্রযুক্তিগত ডেটা শীট অনুরোধ করুন
আপনার অ্যাপ্লিকেশনের জন্য সঠিক আইএসও-এ কাপলিং নির্বাচন করতে সাহায্য দরকার?আমাদের টিমের সাথে যোগাযোগ করুনবিস্তারিত প্রোডাক্ট স্পেসিফিকেশন, ফ্লো চার্ট বা CAD ফাইল পেতে।
