উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
carterberg
সাক্ষ্যদান:
IATF16949
মডেল নম্বার:
CB-SPM-10F-A
| আকার (ইঞ্চি) | নামমাত্র ব্যাস (মিমি) | সর্বোচ্চ চাপ (পিএসআই) | রেটেড ফ্লো (জিপিএম) | টেম্প রেঞ্জ (° C) | থ্রেড বিকল্প |
|---|---|---|---|---|---|
| 1/4 " | 6.3 | 2000 | 3 | -20 ~ +200 | জি 1/4, এনপিটি 1/4 |
| 3/8 " | 10 | 2000 | 6 | -20 ~ +200 | জি 3/8, এনপিটি 3/8 |
| 1/2 " | 12.5 | 1500 | 12 | -20 ~ +200 | জি 1/2, এনপিটি 1/2 |
| 3/4 " | 20 | 1500 | 28 | -20 ~ +200 | জি 3/4, এনপিটি 3/4 |
| 1 " | 25 | 1000 | 50 | -20 ~ +200 | জি 1, এনপিটি 1 |
| 1-1/4 " | 30 | 1000 | 88 | -20 ~ +200 | জি 1-1/4 |
| 1-1/2 " | 40 | 1000 | 220 | -20 ~ +200 | জি 1-1/2 |
| 2 " | 50 | 1000 | 240 | -20 ~ +200 | জি 2 |

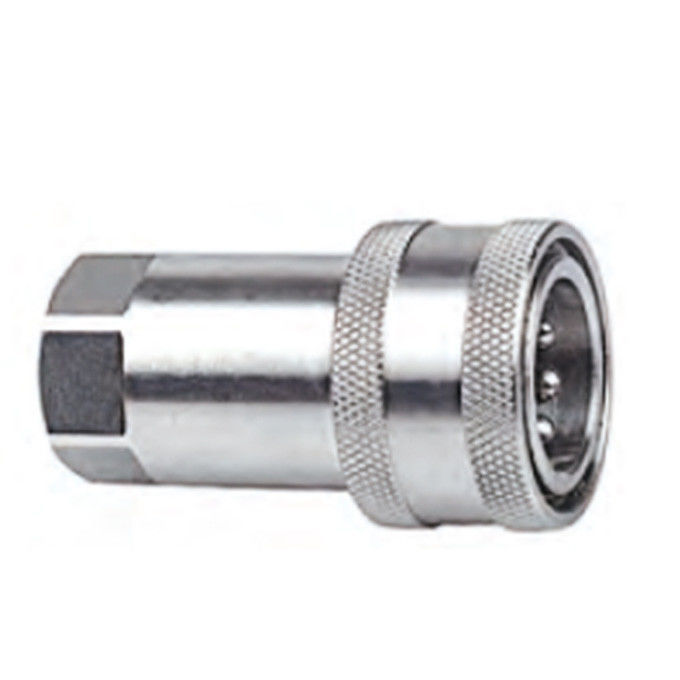

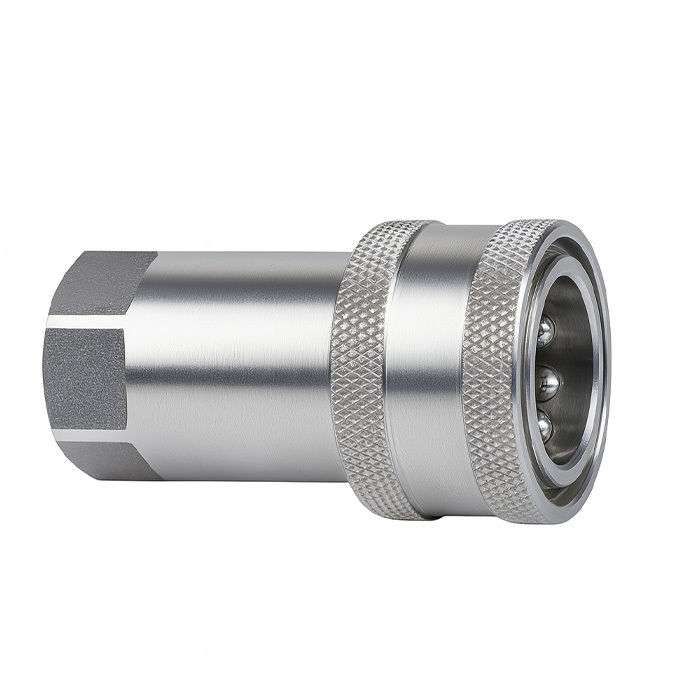

মহিলা (সকেট)
| শরীরের আকার | পার্টনি। | Ls | Φ ডি | হেক্স 1 | ক | টি |
| 1/4 " | সিবি-এস 2মি-10 এফ-এ | 50 | 26 | 19 | 13 | ছ1/4 এনপিটি 1/4 |
| 3/8 " | সিবি-এস 3মি-10 এফ-এ | 56 | 31.5 | 22 | 14 | ছ3/8 এনপিটি 3/8 |
| 1/2 " | সিবি-এস 4মি-10 এফ-এ | 66 | 38.5 | 27 | 16 | ছ1/2 এনপিটি 1/2 |
| 3/4 " | সিবি-এস 6মি-10 এফ-এ | 80 | 48 | 34 | 18 | ছ3/4 এনপিটি 3/4 |
| 1 " | সিবি-এস 8মি-10 এফ-এ | 94 | 56 | 41 | 21 | ছ1 এনপিটি 1 |
| 1-1/4 " | সিবি-এস10 মি-10 এফ-এ | 117 | 69.5 | 50 | 25 | জি 1-1/4 এনপিটি 1-1/4 |
| 1-1/2" | সিবি-এস12 মি-10 এফ-এ | 133 | 84 | 60 | 27 | ছ1-1/2 এনপিটি 1-1/2 |
| 2" | সিবি-এস16 মি-10 এফ-এ | 165 | 99 | 75 | 26 | জি 2 এনপিটি 2 |

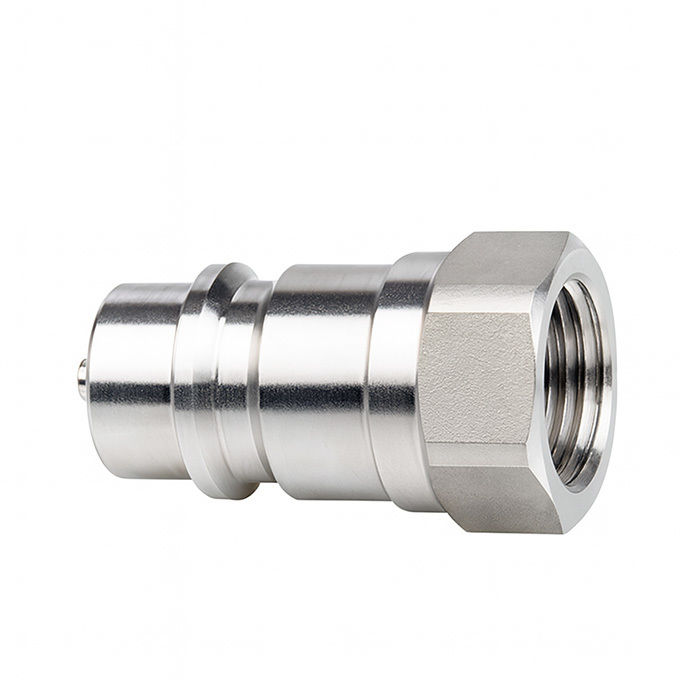

পুরুষ (প্লাগ)
| শরীরের আকার | পার্টনি। | এলপি | ডি | গ | এইচপি | ক | টি |
| 1/4 " | সিবি-পি2মি-10 এফ-এ | 35.5 | 11.8 | 15 | 19 | 13 | ছ1/4 এনপিটি 1/4 |
| 3/8 " | সিবি-পি3মি-10 এফ-এ | 36.5 | 17.3 | 21.4 | 22 | 14 | ছ3/8 এনপিটি 3/8 |
| 1/2 " | সিবি-পি4মি-10 এফ-এ | 43.5 | 20.5 | 27 | 27 | 16 | ছ1/2 এনপিটি 1/2 |
| 3/4 " | সিবি-পি6মি-10 এফ-এ | 57 | 29 | 28 | 35 | 18 | ছ3/4 এনপিটি 3/4 |
| 1 " | সিবি-পি8মি-10 এফ-এ | 59.5 | 34.3 | 36 | 41 | 21 | ছ1 এনপিটি 1 |
| 1-1/4 " | সিবি-পি 10 এম-10 এফ-এ | 75 | 45 | 46 | 50 | 25 | জি 1-1/4 এনপিটি 1-1/4 |
| 1-1/2" | সিবি-পি 12 এম-10 এফ-এ | 83.5 | 55 | 52 | 60 | 27 | ছ1-1/2 এনপিটি 1-1/2 |
| 2" | সিবি-পি 16 মি-10 এফ-এ | 105 | 65 | 64 | 75 | 26 | জি 2 এনপিটি 2 |
সিবি-এসপিএম -10 এফ-এ সিরিজটি ন্যূনতম চাপ ড্রপের উপর নির্ভরযোগ্য প্রবাহের হার সরবরাহ করে, এমনকি অবিচ্ছিন্ন সাইক্লিংয়ের অধীনে। উপরের গ্রাফটি আইএসও 7241-এ পরীক্ষার মানগুলির উপর ভিত্তি করে 30 সিএসটি অয়েলে ফ্লো বনাম চাপ ড্রপ চিত্রিত করে।
বৃহত্তর আকারগুলি (1-1/4 "থেকে 2") এমনকি এলিভেটেড জিপিএম স্তরে প্রবাহের দক্ষতা বজায় রাখে।
স্টেইনলেস স্টিল হাইড্রোলিক দ্রবণে আপগ্রেড করতে প্রস্তুত যা স্থায়ী হয়?
একটি উদ্ধৃতি অনুরোধএখন বাআমাদের ইঞ্জিনিয়ারদের সাথে চ্যাট করুনআপনার সিস্টেমের জন্য সঠিক কনফিগারেশন সন্ধান করতে।
