Place of Origin:
Shanghai, China
পরিচিতিমুলক নাম:
carterberg
সাক্ষ্যদান:
IATF16949
Model Number:
CB-TM

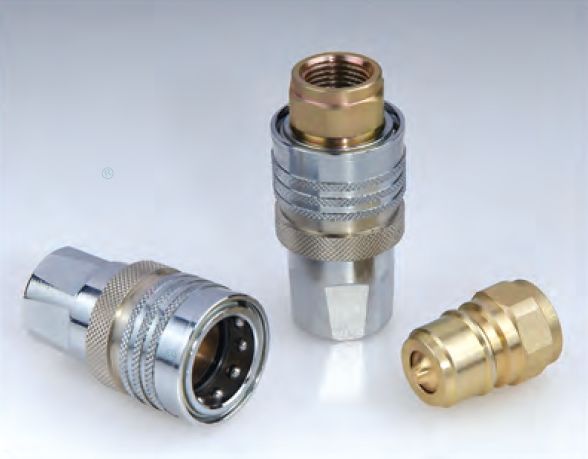

CB-TM ক্লোজ টাইপ হাইড্রোলিক কুইক কাপলিং (ইস্পাত)
অ্যাপ্লিকেশন: CB-TM সিরিজ শিল্পে নির্মাণ সরঞ্জাম, বন সরঞ্জাম, কৃষি যন্ত্রপাতি, তেল সরঞ্জাম, ইস্পাত মিলের যন্ত্রপাতি এবং অন্যান্য চাহিদাপূর্ণ জলবাহী অ্যাপ্লিকেশনগুলিতে ব্যবহারের জন্য একটি পরীক্ষিত ডিজাইন নিয়ে আসে।
স্পেসিফিকেশন:
|
দেকনিক নির্দেশবলী স্পেসিফিকেশন |
|||||
|
নির্দেশবলী(ইংচে) বডি সাইজ (ইঞ্চি) |
১/৪ |
৩/৮ |
১/২ |
৩/৪ |
১ |
|
নির্ধারিত চাপ রেটেড চাপ (PSI) |
৫৮০০ |
৫০০০ |
৪৭৮৫ |
৪৭৮৫ |
৪৭৮৫ |
|
নির্ধারিত প্রবাহ রেটেড প্রবাহ (GPM) |
৪ |
১০ |
২০ |
50 |
৮০ |
|
তাপমাত্রা(মানক সিলদেরী)তাপমাত্রা পরিসীমা (স্ট্যান্ডার্ড সীল) -৩০ডিগ্রী°সে+১২০ডিগ্রী°সে |
|||||
|
মানক সিলদেরীর কারণ বিউটাদের রাবার স্ট্যান্ডার্ড সীল উপাদান হল NBR |
|||||
CB-TM সিরিজ কাপলিং বৈশিষ্ট্য:
১. সংযোগ বিচ্ছিন্নতা রোধ করতে পপেট ভালভ উপলব্ধ।
২. রেটেড ওয়ার্কিং প্রেসারের মধ্যে, কাপল করার সময় পপেট ভালভ স্বয়ংক্রিয়ভাবে খোলে, যাতে প্রবাহ দ্রুত হয়।
৩. গুরুত্বপূর্ণ অংশগুলি স্থায়িত্বের জন্য শক্ত করা হয়।
৪. নির্ভরযোগ্য বল-লকিং প্রক্রিয়া মিলিত অর্ধেকগুলিকে একসাথে ধরে রাখে।
৫. সকেট এবং প্লাগ কঠিন বার স্টক থেকে নির্ভুলভাবে তৈরি করা হয়।
৬. TEMA TH সিরিজ, STUCCHI IRC সিরিজের সাথে সামঞ্জস্যপূর্ণ।
| অংশ নং | LS | LP | L | D | HEX1 | HEX2 | T |
| CB-TM-02 | 60 | 48.2 | 81.8 | 26 | S21 | S18 | G1/4 |
| CB-TM-03 | 61 | 38 | 76.7 | 35 | S24 | S22 | G3/8 |
| CB-TM-04 | 67.5 | 42.5 | 85.5 | 41 | S30 | S27 | G1/2 |
| CB-TM-06 | 76.4 | 47 | 94.5 | 52 | S38 | S36 | G3/4 |
| CB-TM-08 | 92.4 | 56.5 | 113.8 | 62 | S45 | S45 | G1 |
বৈশিষ্ট্য:
১. মসৃণ, খোলা বোর, উভয় অর্ধে কোন ভালভ নেই, ন্যূনতম চাপ হ্রাস করে এবং যে অ্যাপ্লিকেশনগুলিতে একই লাইন একাধিক মাধ্যমের জন্য ব্যবহৃত হয় সেখানে সহজে পরিষ্কার করার অনুমতি দেয়।
২. কাপলার এবং স্তনবৃন্ত কঠিন বার স্টক থেকে তৈরি করা হয় যা টেকসই মানের কাপলিং প্রদান করে।
৩. স্তনবৃন্তগুলি স্ট্যান্ডার্ড পণ্যের উপাদান হিসাবে পিতল এবং 304 স্টেইনলেস স্টিলে পাওয়া যায়।
৪. স্তনবৃন্তগুলি 304 স্টেইনলেস স্টিল, পিতলে পাওয়া যায়।
৫. কাপলিং একটি “ইন্টারচেঞ্জ” কাপলিং কারণ মাত্রাগতভাবে এবং কার্যকরীভাবে অন্যান্য নির্মাতাদের তৈরি অনুরূপ কাপলিংগুলির সাথে বিনিময় করতে পারে।
৬. NITTO TSP সিরিজের সাথে সামঞ্জস্যপূর্ণ।
| অংশ নং। | LS | ￠ D | HEX1 | A | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| অংশ নং। | LS | ￠ D | HEX1 | A | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| অংশ নং। | LP | C | HEX2 | A | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| অংশ নং। | LP | C | HEX1 | A | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
