উৎপত্তি স্থল:
সাংহাই, চীন
পরিচিতিমুলক নাম:
Carterberg
সাক্ষ্যদান:
IATF16949
মডেল নম্বার:
সিবি-এসপি -6 এফএন-ভিইপি

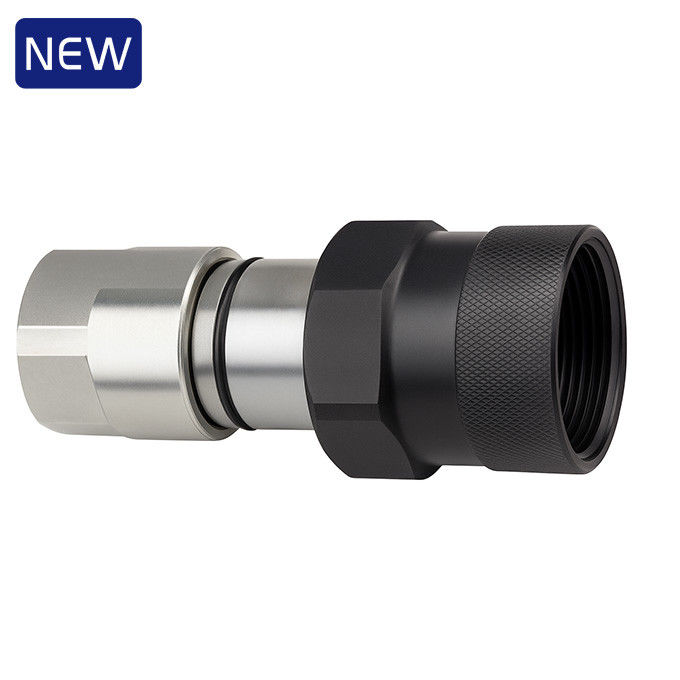

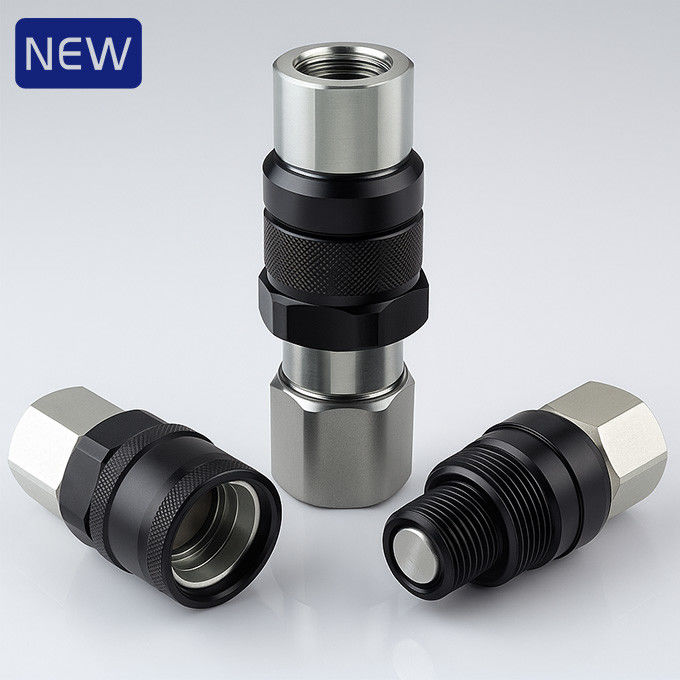

CB-SP-6FN-VEP হল কার্টারবার্গের নতুন চালু হওয়া থ্রেডেড কুইক কাপলিং, যা ফ্ল্যাট-ফেস অখণ্ডতা এবং অবশিষ্ট চাপে নিরাপদ অপারেশনের প্রয়োজনীয় হাইড্রোলিক সিস্টেমের জন্য ডিজাইন করা হয়েছে।আমাদের সর্বশেষ পণ্যের অংশ হিসাবে, এই মডেলটি বর্তমানে আমাদের নতুন পণ্য বিভাগে শ্রেণীবদ্ধ করা হয়েছে এবং লঞ্চ মূল্যায়নের পরে একটি নির্দিষ্ট থ্রেডেড কাপলার বিভাগে স্থানান্তরিত করা হবে।
| পরামিতি | মান |
|---|---|
| উপলব্ধ বডি সাইজ | 1/2", 5/8", 3/4", 1", 1-1/2" |
| রেটেড চাপ | 7000 PSI (1/2" থেকে 3/4")6000 PSI (1")5000 PSI (1-1/2") |
| রেটেড ফ্লো | 12 – 152 GPM |
| তাপমাত্রা পরিসীমা | -20°C থেকে +120°C |
| স্ট্যান্ডার্ড সিল উপাদান | NBR (নাইট্রাইল রাবার) |
| ভালভ প্রকার | ফ্ল্যাট-ফেস, ফ্লাশ-ভালভিং |
| লকিং সিস্টেম | থ্রেডেড হাতা, ম্যানুয়াল সংযোগ |
| অবশিষ্ট চাপ ক্ষমতা | হ্যাঁ |
মহিলা (সকেট)
|
অংশ নং |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41 六角 |
S50 六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46 六角 |
S55 六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55 六角 |
S65 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65 六角 |
S85 六角 |
21 |
G1-1/2 NPT1-1/2 |

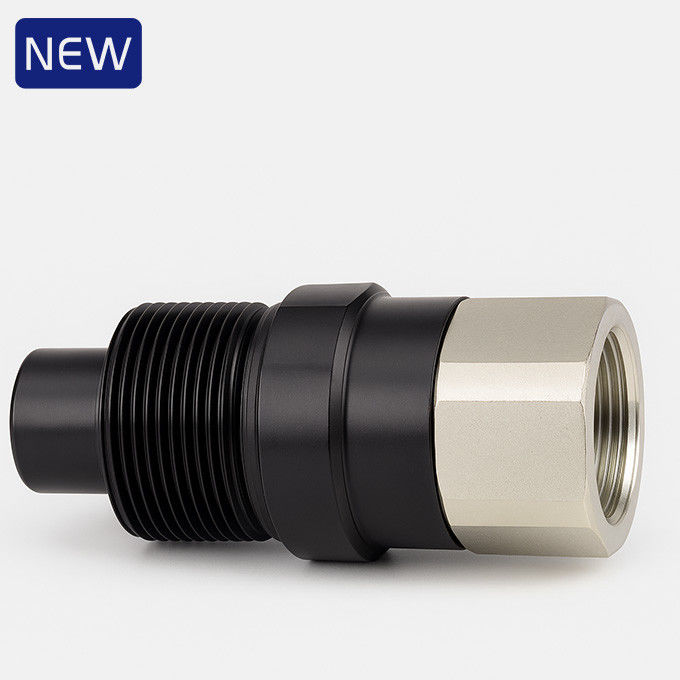

পুরুষ (প্লাগ)
|
অংশ নং |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36 六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36 六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46 六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55 六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65 六角 |
21 |
G1-1/2 NPT1-1/2 |
বর্তমানে একটি নতুন পণ্য হিসাবে প্রকাশিত, CB-SP-6FN-VEP পণ্য লঞ্চ মূল্যায়ন এবং বাজার প্রতিক্রিয়া অনুসরণ করে কার্টারবার্গ থ্রেড-টু-কানেক্ট ফ্ল্যাট-ফেস কাপলার বিভাগের অধীনে পুনরায় বরাদ্দ করা হবে।
