CB-SPM-10F স্টেইনলেস স্টিল হাইড্রোলিক কুইক কাপলিং (১" মহিলা হাফ, ISO 7241-A)
CB-SPM-10F হল ১-ইঞ্চি মহিলা হাইড্রোলিক কুইক কাপলিং যা ISO 7241-A আন্তর্জাতিক মান অনুযায়ী ডিজাইন ও তৈরি করা হয়েছে।একটি স্টেইনলেস-স্টীল বডি (SUS304 বা SUS316) এবং একটি পপেট-স্টাইলের শাট-অফ ভালভ দিয়ে তৈরি, এটি উচ্চ-চাপের হাইড্রোলিক সিস্টেমে নির্ভরযোগ্য এবং লিক-টাইট সংযোগ প্রদান করে।
এই মডেলটি মোবাইল সরঞ্জাম, OEM হাইড্রোলিক সার্কিট এবং ক্ষয়কারী পরিবেশে ব্যাপকভাবে ব্যবহৃত হয় যেখানে কর্মক্ষমতা, সামঞ্জস্যতা এবং পরিষেবার সহজলভ্যতা অপরিহার্য।
সম্পূর্ণ ISO 7241-A কাপলিং লাইনআপ খুঁজছেন?
প্রধান বৈশিষ্ট্য
• মানসম্মত ফিট – Parker 6600, Faster ANV, Aeroquip 5600, এবং Hansen HA সিরিজের সাথে বিনিময়যোগ্য।
• Robust ভালভ ডিজাইন – অভ্যন্তরীণ পপেট ভালভ প্রক্রিয়া সংযোগ বিচ্ছিন্ন করার সময় স্বয়ংক্রিয় শাট-অফ প্রদান করে।
• জারা প্রতিরোধ – SUS304 বা SUS316 স্টেইনলেস স্টীল উপলব্ধ, যা চাহিদাপূর্ণ অ্যাপ্লিকেশনের জন্য আদর্শ।
• High-ফ্লো 1” সাইজ – 1” হাইড্রোলিক সিস্টেমে বৃহত্তর ভলিউম এবং চাপ স্তর পরিচালনা করে।
• একাধিক থ্রেড বিকল্প – অনুরোধের ভিত্তিতে G (BSP), NPT, এবং BSPP থ্রেড উপলব্ধ।
• সিল বিকল্প – স্ট্যান্ডার্ড NBR সিল, FKM (Viton) বা EPDM ঐচ্ছিকভাবে।
প্রযুক্তিগত গঠন
CB-SPM-10F-এ ম্যানুয়াল সংযোগ এবং সংযোগ বিচ্ছিন্ন করার জন্য একটি সমন্বিত নর্লড হাতা সহ একটি মহিলা সকেট বডি রয়েছে। অভ্যন্তরীণভাবে, একটি স্প্রিং-লোডেড পপেট ভালভ সংযোগ বিচ্ছিন্ন করার সময় তরল ক্ষতি এবং দূষণ রোধ করতে নিরাপদ শাট-অফ নিশ্চিত করে।
এই মডেলটি 3000 PSI পর্যন্ত কাজের চাপ সমর্থন করে (সিস্টেমের আকারের উপর নির্ভর করে), এবং দ্রুত রক্ষণাবেক্ষণ এবং কম ডাউনটাইম প্রয়োজন এমন স্ট্যাটিক এবং মোবাইল উভয় সিস্টেমের জন্য উপযুক্ত।
মাত্রিক ওভারভিউ

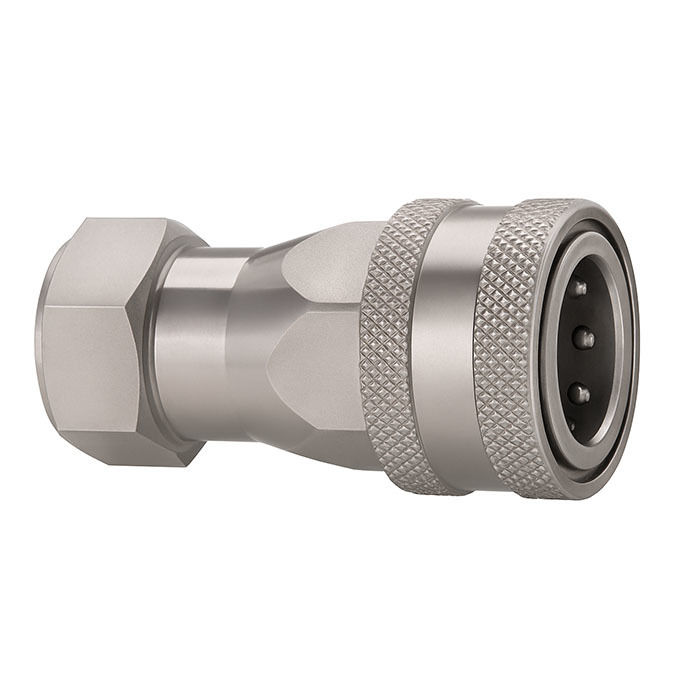

মহিলা (সকেট)
| দেহের আকার |
পার্টনো। |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2M-10F |
50 |
26 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-S3M-10F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4M-10F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6M-10F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-S8M-10F |
99.5 |
53 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-S10M-10F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12M-10F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16M-10F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

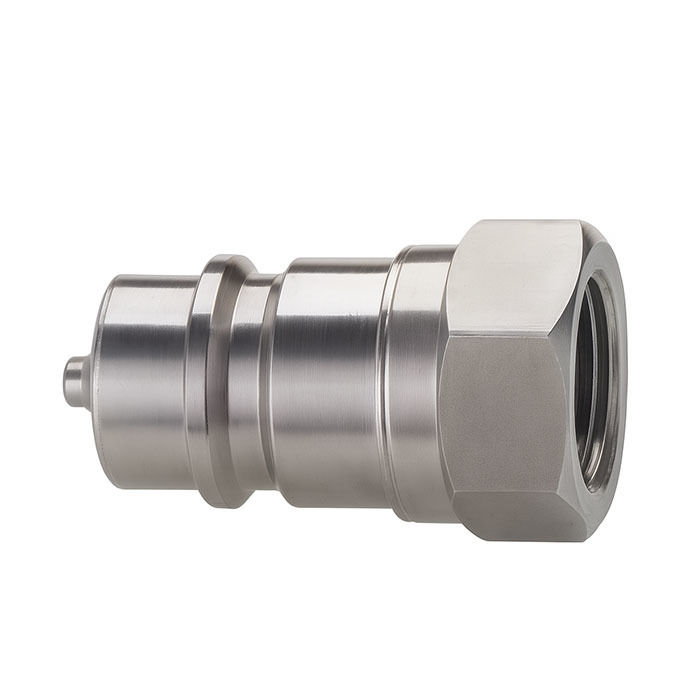

পুরুষ (প্লাগ)
| দেহের আকার |
পার্টনো। |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2M-10F |
35.5 |
15 |
19*6 |
13 |
G1/4 NPT1/4 |
| 3/8" |
CB-P3M-10F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4M-10F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6M-10F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1" |
CB-P8M-10F |
65.5 |
35 |
41*6 |
21 |
G1 NPT1 |
| 1-1/4" |
CB-P10M-10F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12M-10F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16M-10F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |
উপাদান ও সিল নির্বাচন নির্দেশিকা
SUS304 – খরচ-কার্যকরী জারা সুরক্ষা
SUS316 – সমুদ্রের জল, রাসায়নিক এবং চরম আবহাওয়ার বিরুদ্ধে উন্নত প্রতিরোধ
সিল:
• NBR: সাধারণ-উদ্দেশ্য হাইড্রোলিক তেল
• FKM (Viton): উচ্চ তাপমাত্রা, সিন্থেটিক তরল
• EPDM: জল-গ্লাইকোল, ফসফেট এস্টার সিস্টেম
এই সংমিশ্রণগুলি প্রকৌশলীদেরকে নির্দিষ্ট পরিবেশের জন্য CB-SPM-10F কনফিগার করতে দেয়, যেমন অফশোর, কৃষি বা খনির।
সামঞ্জস্যপূর্ণ চার্ট
| কার্টারবার্গ মডেল |
পার্কার |
ফাস্টার |
Aeroquip |
Hansen |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
বিদ্যমান কাপলার প্রতিস্থাপন করার সময় থ্রেড সামঞ্জস্যতা এবং সিলিং কনফিগারেশন নিশ্চিত করুন।
অ্যাপ্লিকেশন
• খননকারী ও হুইল লোডার
• বনজ সংযুক্তি
• ভূগর্ভস্থ খনির যন্ত্রপাতি
• হাইড্রোলিক পাওয়ার ইউনিট
• কৃষি স্প্রেয়ার
এই মডেলটি প্রায়শই রক্ষণাবেক্ষণ প্রযুক্তিবিদ এবং OEM প্রকৌশলীদের দ্বারা নির্বাচিত হয় যাদের একটি গ্লোবাল স্ট্যান্ডার্ড কাপলার প্রয়োজন যা শক্তিশালী, পরিষেবা-বান্ধব এবং ব্র্যান্ড জুড়ে সামঞ্জস্যপূর্ণ।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী (FAQ)
প্রশ্ন: CB-SPM-10F কি Parker 6600 সিরিজের সাথে সামঞ্জস্যপূর্ণ?
উত্তর: হ্যাঁ। এটি ভালভ কাঠামো এবং লকিং অ্যাকশন সহ মাত্রা এবং কার্যকরী কর্মক্ষমতা মেলে।
প্রশ্ন: SUS304 এবং SUS316 সংস্করণের মধ্যে পার্থক্য কী?
উত্তর: SUS316 সামুদ্রিক, রাসায়নিক বা বাইরের ব্যবহারের জন্য উচ্চ জারা প্রতিরোধ ক্ষমতা প্রদান করে।
প্রশ্ন: আমার কোন সিল ব্যবহার করা উচিত?
উত্তর: NBR বেশিরভাগ সিস্টেমের জন্য উপযুক্ত; উচ্চ তাপমাত্রার জন্য FKM ব্যবহার করুন, অথবা জল-ভিত্তিক তরলের জন্য EPDM ব্যবহার করুন।
