সিবি-এসপি-১এফ-এসএস হাইড্রোলিক দ্রুত সংযোজক।
CB-SP-1F-SS একটি সুনির্দিষ্ট ইঞ্জিনিয়ারিং ISO 7241-B দ্রুত সংযোগ সম্পূর্ণরূপে 316 স্টেইনলেস স্টীল থেকে তৈরি, উচ্চ তাপমাত্রা, আক্রমণাত্মক তরল,এবং স্বাস্থ্যকর পরিবেশ.
এই মডেলটিতে একটি ডাবল-শট-অফ পপলেট ভালভ সিস্টেম এবং একটি বল-লক প্রক্রিয়া অন্তর্ভুক্ত রয়েছে, যা চাপের অধীনেও নিরাপদ, ফুটো মুক্ত সংযোগ নিশ্চিত করে।এর স্ট্যান্ডার্ড ভিটন সিল চমৎকার রাসায়নিক এবং তাপ স্থিতিশীলতা প্রদান করে।
এমন অ্যাপ্লিকেশনগুলির জন্য আদর্শ যেখানে তরল পরিষ্কারতা, জারা প্রতিরোধের এবং তাপ নির্ভরযোগ্যতা সমালোচনামূলক।
মূল বৈশিষ্ট্য
• আইএসও ৭২৪১-১ সিরিজ বি এর মাত্রা সম্পূর্ণরূপে পূরণ করে
• উচ্চতর ক্ষয় প্রতিরোধের জন্য 316 স্টেইনলেস স্টীল থেকে তৈরি
• ডাবল শাট-অফ ভালভ সংযোগ বিচ্ছিন্ন হলে উভয় পক্ষ থেকে তরল হারানো রোধ করে
• সুনির্দিষ্ট বল-লক ধরে রাখার সিস্টেম
• স্ট্যান্ডার্ড ভিটন সিলঃ গরম তেল, বাষ্প, দ্রাবকগুলির সাথে সামঞ্জস্যপূর্ণ
• কঠোর পরিবেশে পরিষ্কার সংযোগ/বিচ্ছিন্নতা
• বিএসপিপি, এনপিটি, বা এসএই থ্রেড ফর্ম্যাটে উপলব্ধ
পরিষ্কার তরল এবং কঠোর মিডিয়া জন্য ডিজাইন
তার সমস্ত 316 স্টেইনলেস স্টীল নির্মাণ এবং Viton সীল সঙ্গে, CB-SP-1F-SS চাহিদা শিল্পে excels:
• আক্রমণাত্মক রাসায়নিক, লবণাক্ত পানি এবং পরিষ্কারের উপকরণগুলির বিরুদ্ধে প্রতিরোধী
• +১৮০°সি পর্যন্ত নিরাপদে কাজ করা
• স্যানিটারি সিস্টেমের সাথে সামঞ্জস্যপূর্ণ যা ঘন ঘন সংযোগ চক্রের প্রয়োজন
• ক্ষয়, অক্সিডেশন এবং সিলের বিকৃতির দীর্ঘস্থায়ী প্রতিরোধ ক্ষমতা
টেকনিক্যাল স্পেসিফিকেশন
| আকার (ইঞ্চি) |
চাপ (পিএসআই) |
প্রবাহ হার (জিপিএম) |
| 1/8 " |
2000 |
1 |
| এক চতুর্থাংশ |
2000 |
3 |
| ৩/৮" |
2000 |
6 |
| অর্ধ ইঞ্চি |
1500 |
18 |
| 3/4 " |
1500 |
25 |
| ১" |
1000 |
50 |
•তাপমাত্রা পরিসীমা: -20°C থেকে +180°C
•সিলের ধরন: ভিটন (অন্যান্য অনুরোধে উপলব্ধ)
প্রোডাক্ট ভিজ্যুয়াল ও মাত্রা
এই পণ্যটিতে প্লাগ এবং সকেট উভয় উপাদান অন্তর্ভুক্ত রয়েছে।
প্রতিটি অংশ 316 স্টেইনলেস স্টীল থেকে যথার্থভাবে মেশিন করা হয়, আকারের নির্ভুলতা এবং পরিষ্কার পৃষ্ঠ শেষ নিশ্চিত করে।

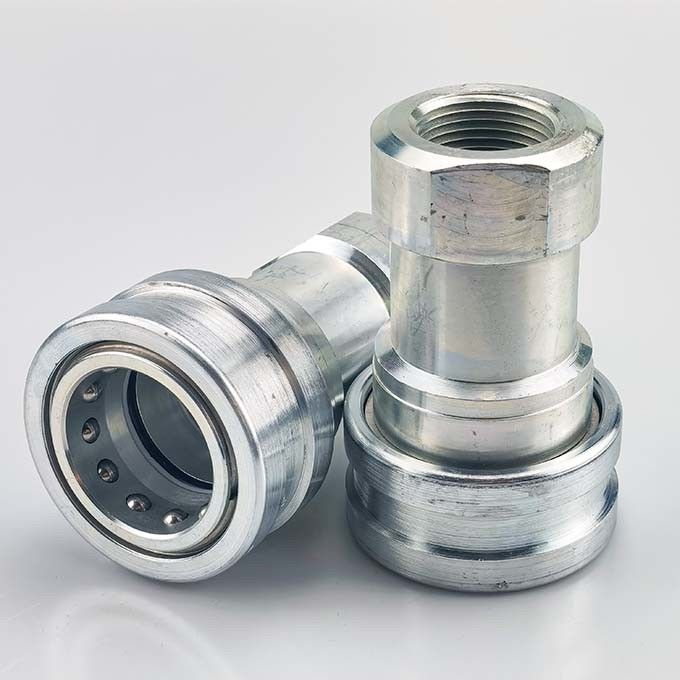

• সম্পূর্ণ সেট

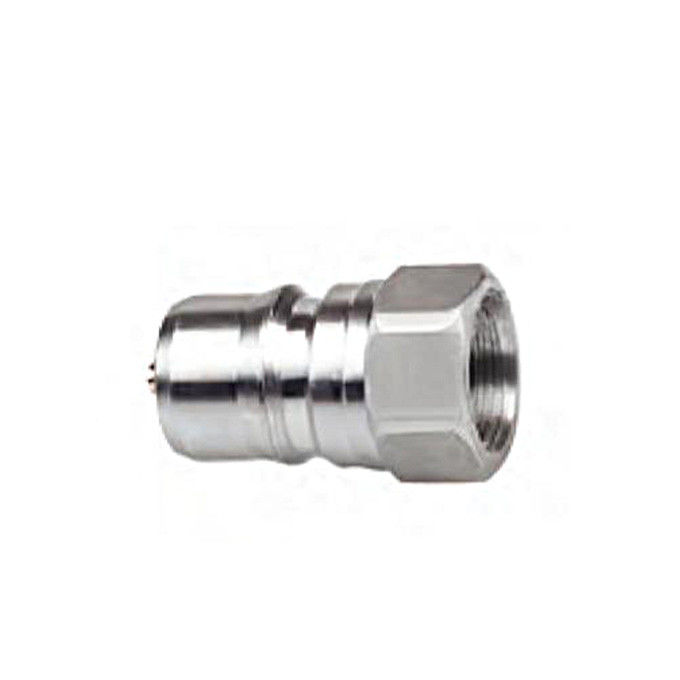

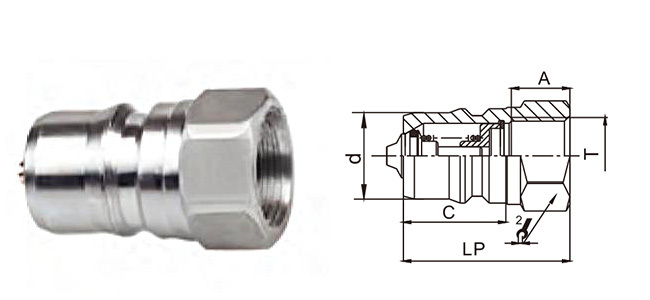

• প্লাগ উপাদান
| পার্টনার। |
এলপি |
d |
সি |
HEX2 |
এ |
টি |
| CB-P1M-1F-SS |
31 |
10.8 |
19 |
14 |
10 |
G1/8 NPT1/8 |
| CB-P2M-1F-SS |
36 |
14.2 |
22.8 |
19 |
13 |
G1/4 NPT1/4 |
| CB-P3M-1F-SS |
40 |
19 |
25 |
24 |
13 |
G3/8 NPT3/8 |
| CB-P4M-1F-SS |
46.5 |
23.5 |
28 |
27 |
17 |
G1/2 NPT1/2 |
| CB-P6M-1F-SS |
56 |
31.5 |
36 |
36 |
22 |
G3/4 NPT3/4 |
| CB-P8M-1F-SS |
63 |
37.8 |
35.5 |
41 |
23 |
জি১ এনপিটি১ |

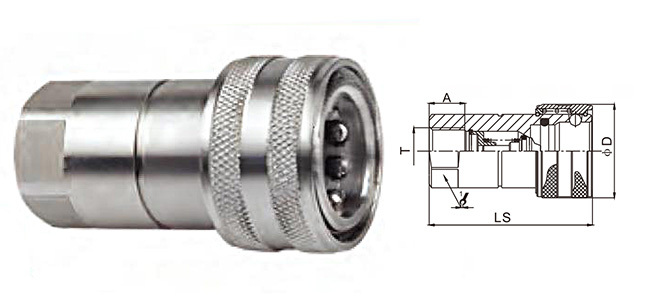

• সকেট উপাদান
| পার্টনার। |
LS |
¢ D |
HEX1 |
এ |
টি |
| CB-S1M-1F-SS |
50 |
24 |
17 |
10 |
G1/8 NPT1/8 |
| CB-S2M-1F-SS |
58 |
28.5 |
19 |
13 |
G1/4 NPT1/4 |
| CB-S3M-1F-SS |
65 |
35 |
24 |
13 |
G3/8 NPT3/8 |
| CB-S4M-1F-SS |
73.4 |
42 |
30 |
17 |
G1/2 NPT1/2 |
| CB-S6M-1F-SS |
92 |
54 |
36 |
22 |
G3/4 NPT3/4 |
| CB-S8M-1F-SS |
103 |
65 |
41 |
23 |
জি১ এনপিটি১ |
অ্যাপ্লিকেশন দৃশ্যকল্প
CB-SP-1F-SS এর জন্য অপ্টিমাইজ করা হয়েছেঃ
• রাসায়নিক স্থানান্তর এবং তরল স্লাইড
• স্যানিটারি বা স্বাস্থ্যকর পাইপ
• খাদ্য ও পানীয় প্রক্রিয়াকরণ সরঞ্জাম
• অফশোর / সামুদ্রিক সিস্টেম
• বাষ্প, তেল এবং দ্রাবক পাইপলাইন
• বিদ্যুৎ উৎপাদন এবং জল চিকিত্সা মধ্যে OEM সিস্টেম
ব্র্যান্ড ইন্টারচেঞ্জ সামঞ্জস্য
এই কপলিং সম্পূর্ণরূপে বিনিময়যোগ্যঃ
• পার্কার ৬০ সিরিজ
• দ্রুততম এইচএনভি সিরিজ
• অ্যারোকুইপ এফডি৪৫
• হ্যানসেন এইচ কে সিরিজ
কেন সিবি-এসপি-১এফ-এসএস বেছে নেবেন?
| বৈশিষ্ট্য |
উপকার |
| ৩১৬ স্টেইনলেস স্টীল |
সংযোগ বিচ্ছিন্ন করার সময় কোনও তরল ক্ষতি নেই |
| ভিটন সিলিং |
180°C পর্যন্ত স্থিতিশীল এবং আক্রমণাত্মক তরল প্রতিরোধী |
| যথার্থ যন্ত্র |
পরিষ্কার প্রবাহ, নির্ভরযোগ্য সিলিং, ন্যূনতম পরিধান |
| ডাবল শাট-অফ |
সংযোগ বিচ্ছিন্ন করার সময় কোনও তরল ক্ষতি নেই |
উপকরণ বা সীল নির্বাচন সাহায্য প্রয়োজন?
আমরা আপনাকে পোর্টের আকার, তরল সামঞ্জস্য এবং অ্যাপ্লিকেশন-নির্দিষ্ট কনফিগারেশনের সাথে সহায়তা করব।
প্লিজআমাদের সাথে যোগাযোগ
