সিবি-এসপিএল-১এফ আইএসও ৭২৪১-বি দ্রুত সংযোজন।
কার্টারবার্গ সিবি-এসপিএল -1 এফ একটি সম্পূর্ণ বৈশিষ্ট্যযুক্ত আইএসও 7241-বি দ্রুত কাপলিং সেট, যা একটি সুনির্দিষ্ট ইঞ্জিনিয়ারিং প্লাগ এবং সকেট নিয়ে গঠিত।হাইড্রোলিক সিস্টেমে নিরাপদ, ফুটো মুক্ত পারফরম্যান্সের জন্য ডিজাইন করা হয়েছে, এই মডেলটিতে একটি টেকসই বল-লক প্রক্রিয়া, স্ব-সিলিং পপলেট ভালভ,বিভিন্ন অপারেটিং পরিবেশে উপযুক্ত এবং শরীর উপাদান বিকল্প.
আইএসও 7241-1 সিরিজ বি মাত্রিক মান পূরণের জন্য নির্মিত, সিবি-এসপিএল -1 এফ স্থির এবং মোবাইল জলবাহী সরঞ্জাম উভয়ই সহজ বিনিময়যোগ্যতা এবং নির্ভরযোগ্য ফাংশন নিশ্চিত করে।
মূল বৈশিষ্ট্য
• আইএসও ৭২৪১ সিরিজ বি-এর আকারগত সম্মতি
• স্বয়ং-সিলিং পপপেট ভালভ ন্যূনতম তরল ক্ষতির জন্য
• শক্তিশালী, নিরাপদ ধরে রাখার জন্য বল-লক সিস্টেম
• 304 বা 316 স্টেইনলেস স্টীলে পাওয়া যায়
• থ্রেড ফরম্যাটঃ BSPP / NPT / SAE
• উচ্চ ক্ষয় পরিবেশ এবং মাঝারি চাপ সিস্টেমের জন্য উপযুক্ত
স্টেইনলেস স্টীল উপাদান বিকল্প
সিবি-এসপিএল-১এফ কপলিং কেবলমাত্র ৩০৪ এবং ৩১৬ স্টেইনলেস স্টিলের মধ্যে পাওয়া যায়, যা হাইড্রোলিক অ্যাপ্লিকেশনগুলির বিস্তৃত পরিসরে প্রমাণিত ক্ষয় প্রতিরোধের প্রস্তাব দেয়।
•304 স্টেইনলেস স্টীলসাধারণ ব্যবহারের তরল সিস্টেম, শিল্প পরিবেশ এবং কম থেকে মাঝারি ক্ষয় ঝুঁকিপূর্ণ এলাকায় আদর্শ।
•৩১৬ স্টেইনলেস স্টীল, এর উচ্চতর মলিবডেনাম সামগ্রী সহ, ক্লোরাইড এবং কঠোর রাসায়নিকের জন্য ব্যতিক্রমী প্রতিরোধের সরবরাহ করে, এটি সামুদ্রিক, রাসায়নিক এবং অফশোর ব্যবহারের জন্য পছন্দসই পছন্দ করে।
উভয় বিকল্পই দীর্ঘমেয়াদী স্থায়িত্ব, কাঠামোগত অখণ্ডতা এবং চাপের অধীনে ধারাবাহিক সিলিং নিশ্চিত করে।
টেকনিক্যাল স্পেসিফিকেশনের সংক্ষিপ্তসার
•কাজের চাপ: 5000 পিএসআই পর্যন্ত (আকার এবং উপাদান অনুযায়ী পরিবর্তিত হয়)
•তাপমাত্রা পরিসীমা: -২০°সি থেকে +৮০°সি
•সীল উপাদান: স্ট্যান্ডার্ড বুনা-এন (অন্যান্য বিকল্প অনুরোধে)
•প্রবাহের হার: বন্দরের আকারের উপর নির্ভর করে 3 GPM থেকে 224 GPM
•এর সাথে বিনিময়যোগ্য: পার্কার ৬০, অ্যারোকুইপ এফডি৪৫, হ্যানসেন এইচ কে, ফাস্টার এইচ এন ভি

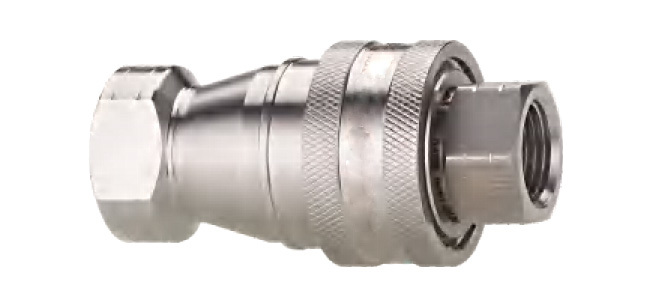

CB-SPL-1F প্লাগ + সকেট সেট
• ব্রোঞ্জ/স্টেইনলেস স্টীল
• স্বয়ংক্রিয়ভাবে ভালভ বন্ধ সঙ্গে চাপ-টু-সংযোগ অপারেশন
• সম্পূর্ণ সেট

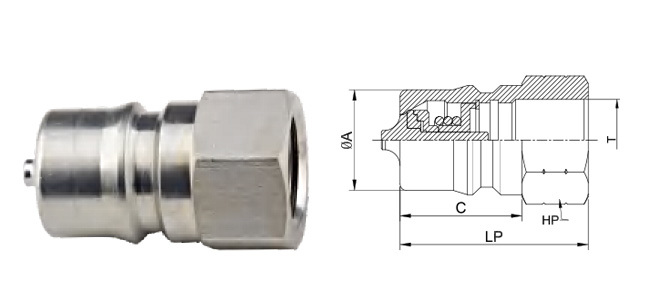

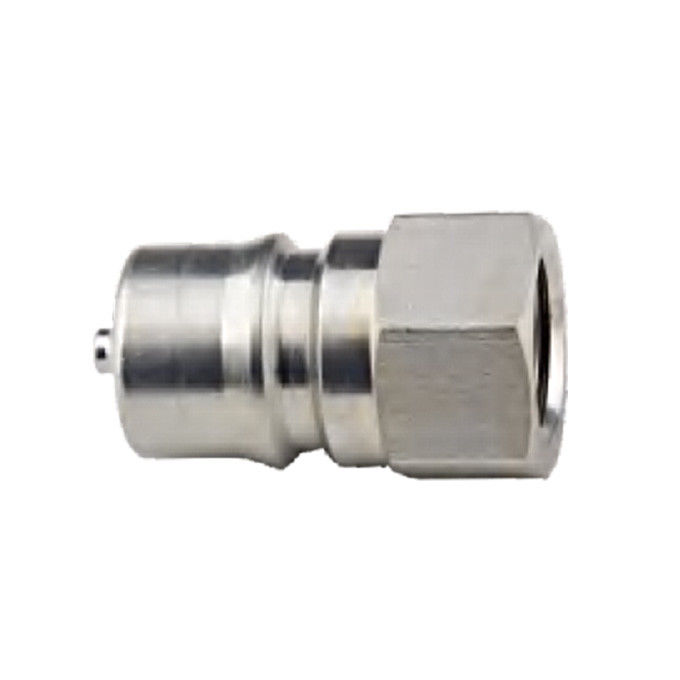

• প্লাগ কম্পোনেন্ট CB-SPL-1F
| শরীরের আকার |
পার্টনার। |
এলপি |
সি |
এইচপি |
এ |
টি |
| 1/8" |
CB-P2L-1F |
29 |
19 |
14 |
10 |
ZG1/8 |
| এক চতুর্থাংশ |
CB-P2L-1F |
36 |
22.5 |
19 |
12.5 |
ZG1/4 |
| ৩/৮" |
CB-P3L-1F |
40 |
25 |
21 |
13 |
ZG3/8 |
| অর্ধ ইঞ্চি |
CB-P4L-1F |
44 |
28 |
29 |
14 |
ZG1/2 |
| 3/4 " |
CB-P6L-1F |
52 |
36 |
35 |
17 |
ZG3/4 |
| ১" |
CB-P8L-1F |
62 |
40 |
41 |
23 |
ZG1 |
| 1- এক চতুর্থাংশ" |
CB-P10L-1F |
70 |
45 |
54 |
27 |
ZG1-1/4 |
| ১-১/২" |
CB-P12L-1F |
75 |
49 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-P16L-1F |
80 |
52 |
77 |
30 |
ZG2 |

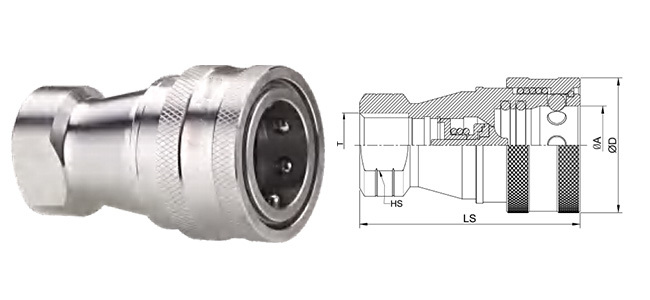

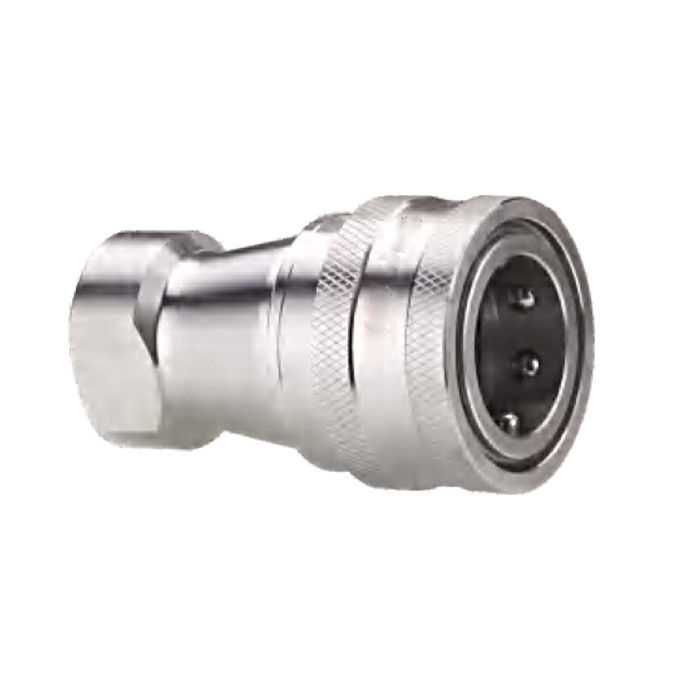

| শরীরের আকার |
পার্টনার। |
LS |
Φ ডি |
এইচ এস |
এ |
টি |
| 1/8" |
CB-S2L-1F |
48 |
24 |
14 |
10 |
ZG1/8 |
| এক চতুর্থাংশ |
CB-S2L-1F |
58 |
28 |
19 |
12.5 |
ZG1/4 |
| ৩/৮" |
CB-S3L-1F |
65 |
35 |
21 |
13 |
ZG3/8 |
| অর্ধ ইঞ্চি |
CB-S4L-1F |
72 |
45 |
29 |
14 |
ZG1/2 |
| 3/4 " |
CB-S6L-1F |
88 |
55 |
35 |
17 |
ZG3/4 |
| ১" |
CB-S8L-1F |
102 |
65 |
41 |
23 |
ZG1 |
| 1- এক চতুর্থাংশ" |
CB-S10L-1F |
115 |
79 |
54 |
27 |
ZG1-1/4 |
| ১-১/২" |
CB-S12L-1F |
124 |
79 |
63 |
27 |
ZG1-1/2 |
| 2" |
CB-S16L-1F |
132 |
109 |
77 |
30 |
ZG2 |
অ্যাপ্লিকেশন দৃশ্যকল্প
সিবি-এসপিএল-১এফ সংযোগকারীগুলি ব্যাপকভাবে ব্যবহৃত হয়ঃ
• মোবাইল হাইড্রোলিক সরঞ্জাম
• কৃষি স্প্রেয়ার
• তেলক্ষেত্রের সরঞ্জাম এবং রাসায়নিক তরল স্থানান্তর
• জল সরবরাহ ও স্যানিটেশন লাইন
• সাধারণ শিল্প যন্ত্রপাতি
• রক্ষণাবেক্ষণ ট্রাক এবং পরীক্ষার স্টেশন
সামঞ্জস্যপূর্ণ ব্র্যান্ড (ক্রস রেফারেন্স)
CB-SPL-1F সম্পূর্ণরূপে বিনিময়যোগ্যঃ
• পার্কার ৬০ সিরিজ
• দ্রুততম এইচএনভি সিরিজ
• অ্যারোকুইপ এফডি৪৫
• হ্যানসেন এইচ কে সিরিজ
প্রতিস্থাপনের আগে থ্রেড এবং সিল স্পেসিফিকেশন পরীক্ষা করুন।
কেন সিবি-এসপিএল-১এফ বেছে নেবেন?
| বৈশিষ্ট্য |
উপকার |
| বল-লক রিটেনশন |
শক্তিশালী, কম্পন প্রতিরোধী সংযোগ |
| ম্যাপলেট ভালভ |
সংযোগ বিচ্ছিন্ন করার সময় স্বয়ংক্রিয়ভাবে বন্ধ |
| আইএসও বি স্ট্যান্ডার্ড |
গ্লোবাল সিস্টেমে সহজ প্রতিস্থাপন |
| উপাদান বিকল্প |
ক্ষয়ক্ষতির জন্য স্টেইনলেস |
বেছে নেওয়ার জন্য সাহায্য দরকার?
আমরা সামঞ্জস্যতা, সিলের ধরন, থ্রেড ফরম্যাট ইত্যাদি নিশ্চিত করতে সাহায্য করব।
