হ্যানসেন QA29000 সিরিজের ফ্ল্যাট ফেস কাপলিংয়ের সাথে সামঞ্জস্যপূর্ণ

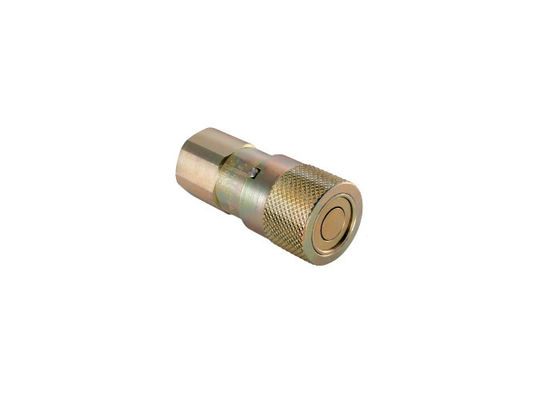

CB-6-A সিরিজ কাপলিং হল একটি ফ্ল্যাট ফেস ড্রাই ড্রাই ব্রেক বা ন্যূনতম স্পিল হাইড্রোলিক কাপলিং।শরীরের মাপ হল 1/4 ", 3/8", 3/4 "এবং 1"।
অ্যাপ্লিকেশন
CB-6-A সিরিজ নির্মাণ, রেলওয়ে রক্ষণাবেক্ষণ এবং খনির শিল্পে জলবাহী সরঞ্জামগুলির দ্রুত পরিবর্তনের জন্য ব্যবহৃত হয়।পরিষ্কারের স্বাচ্ছন্দ্য তাদের এই ধরণের প্রতিকূল পরিবেশে ব্যবহারের জন্য আদর্শ করে তোলে।স্লিভ লকিং মেকানিজম সংযোগের পর হাতা ঘোরানোর মাধ্যমে নিযুক্ত।এটি দূর্ঘটনাক্রমে সংযোগ বিচ্ছিন্ন করে যখন কাপলিং মাটির সাথে টেনে আনা হয়।স্লিভ মেকানিজমটি অভ্যন্তরীণ প্রক্রিয়াতে ময়লা রোধে সহায়তা করার জন্য ডিজাইন করা হয়েছে এবং এইভাবে সংযোগ বা সংযোগ বিচ্ছিন্ন করার সময় ত্রুটিপূর্ণ অপারেশন এড়ানো যায়।
স্ট্যান্ডার্ড উপকরণ
বৈশিষ্ট্য
শরীরের মাপ | পার্টনো। | থ্রেড | ক | খ | হেক্স |
1/4 " | CB-S2S-6FN | 1/4-18 | 2.07 | 1.06 | 0.91 |
1/4 " | CB-S2S-6FG | 1/4-19 | 2.07 | 1.06 | 0.91 |
3/8 " | CB-S3S-6FN | 3/8-18 | 2.81 | 1.26 | 1.06 |
3/8 " | CB-S3S-6FG | 3/8-19 | 2.81 | 1.26 | 1.06 |
1/2 " | CB-S4S-6FN | 1/2-14 | 2.81 | 1.26 | 1.06 |
1/2 " | CB-S4S-6FG | 1/2-14 | 2.81 | 1.26 | 1.06 |
3/4 " | CB-S6S-6FN | 3/4-14 | 3.11 | 1.50 | 1.38 |
3/4 " | CB-S6S-6FG | 3/4-14 | 3.11 | 1.50 | 1.38 |
1 " | CB-S8S-6FN | 1-11 | 3.29 | 1.89 | 1.81 |
1 " | CB-S8S-6FG | 1-11 | 3.29 | 1.89 | 1.81 |
শরীরের মাপ | পার্টনো। | থ্রেড | গ | ডি | ঙ | হেক্স |
1/4 " | CB-P2S-6FN | 1/4-18 | 2.11 | 0.98 | 1.71 | 0.91 |
1/4 " | CB-P2S-6FG | 1/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
3/8 " | CB-P3S-6FN | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
3/8 " | CB-P3S-6FG | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
1/2 " | CB-P4S-6FN | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
1/2 " | CB-P4S-6FG | 1/2-14 | 2.76 | 1.30 | 2.15 | 1.18 |
3/4 " | CB-P6S-6FN | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
3/4 " | CB-P6S-6FG | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
1 " | CB-P8S-6FN | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
1 " | CB-P8S-6FG | 1-11 | 3.21 | 1.97 | 2.38 | 1.81 |
